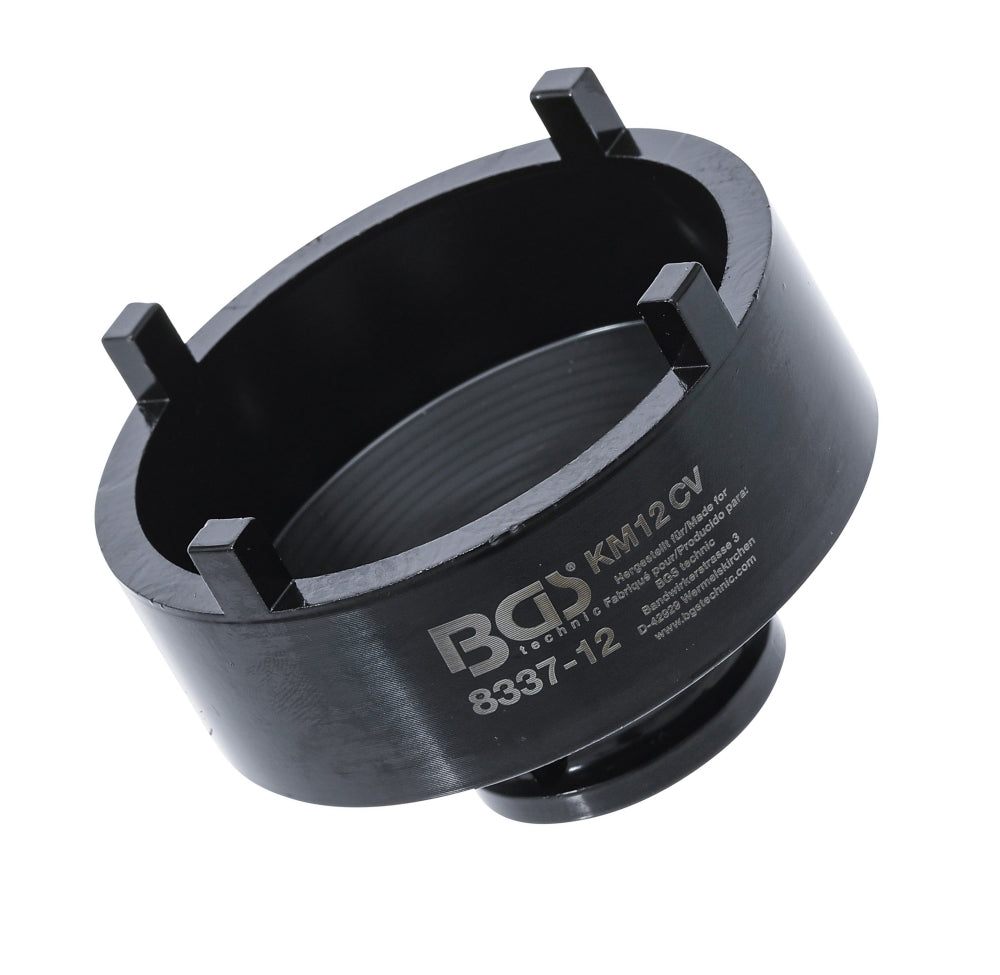

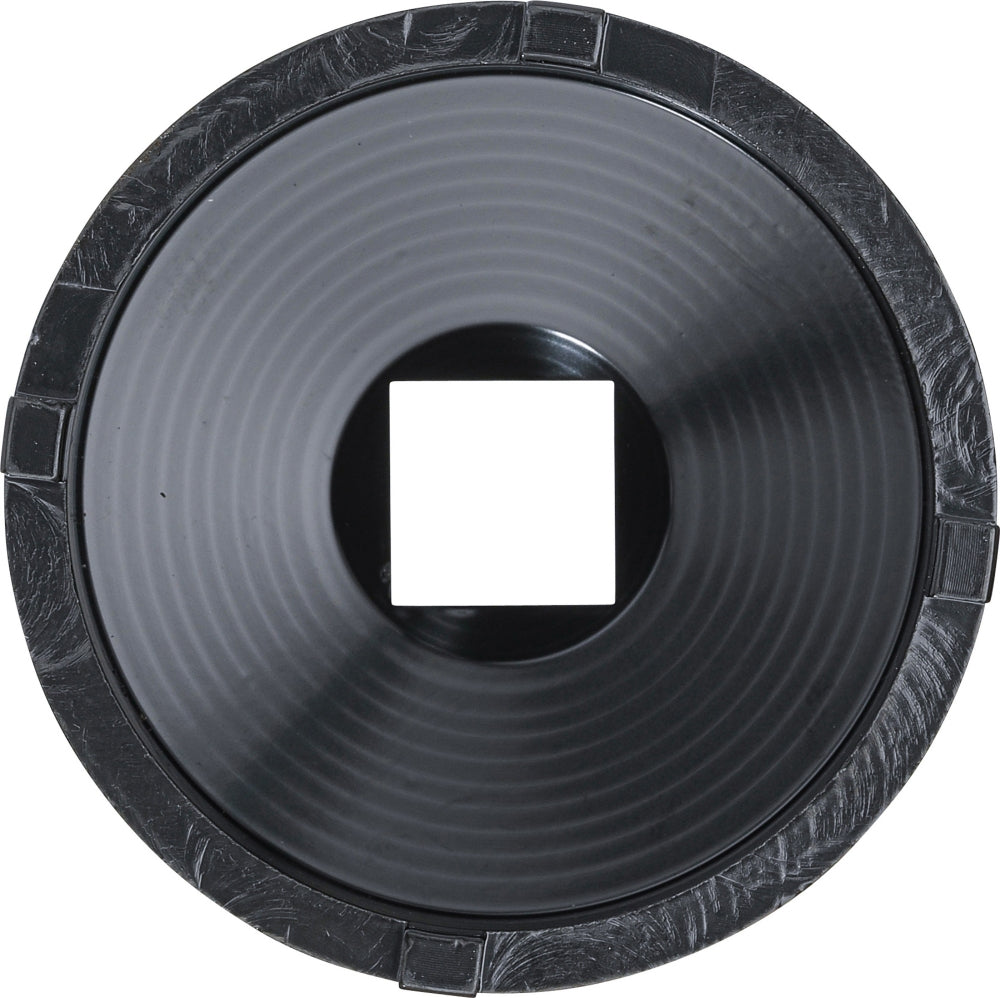

BGS 8337-12 Nutmutternschlüssel KM12 mit 4 außen liegenden Zapfen 20 mm (3/4")BGS technic

Versandkosten werden im Checkout berechnet.
BGS 8337-4 Nutmutternschlüssel KM4 mit 4 außenliegenden Zapfen 12,5mm (1/2")BGS technic

Versandkosten werden im Checkout berechnet.

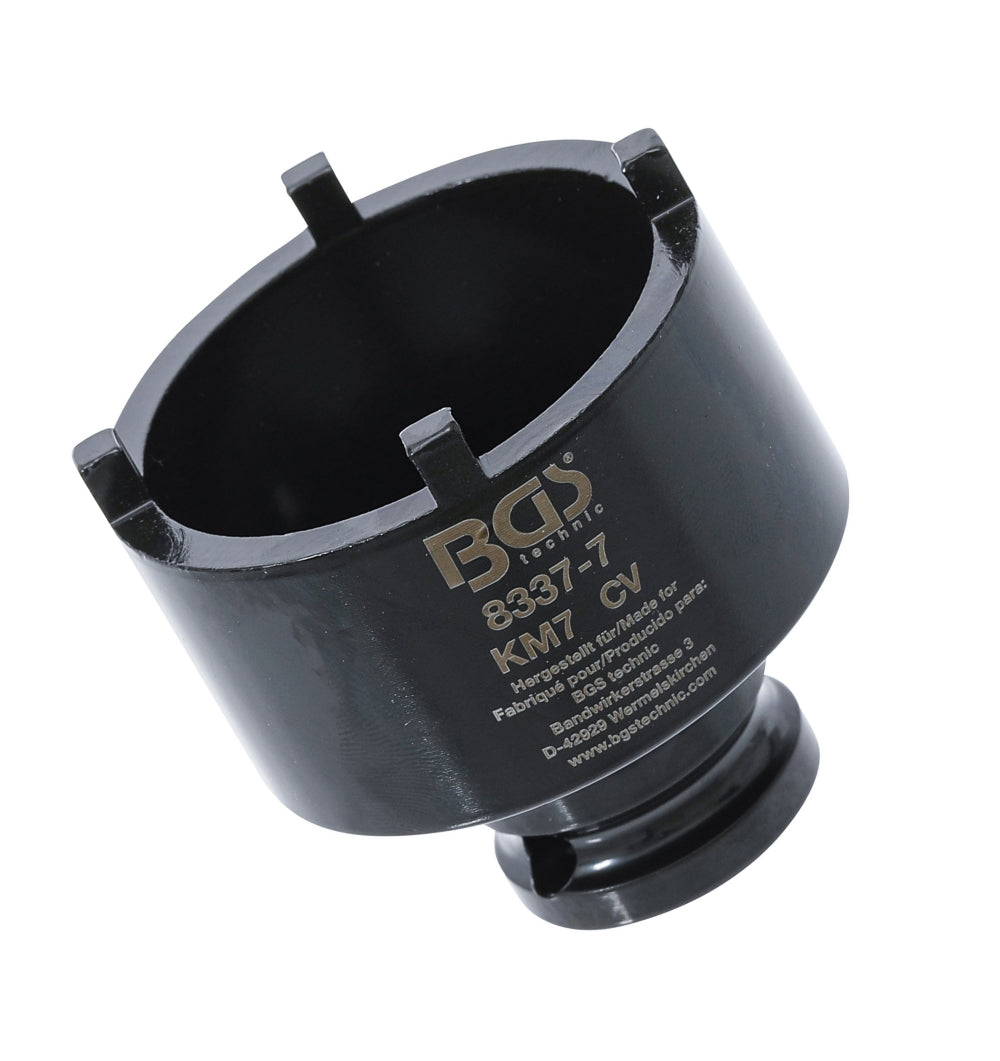

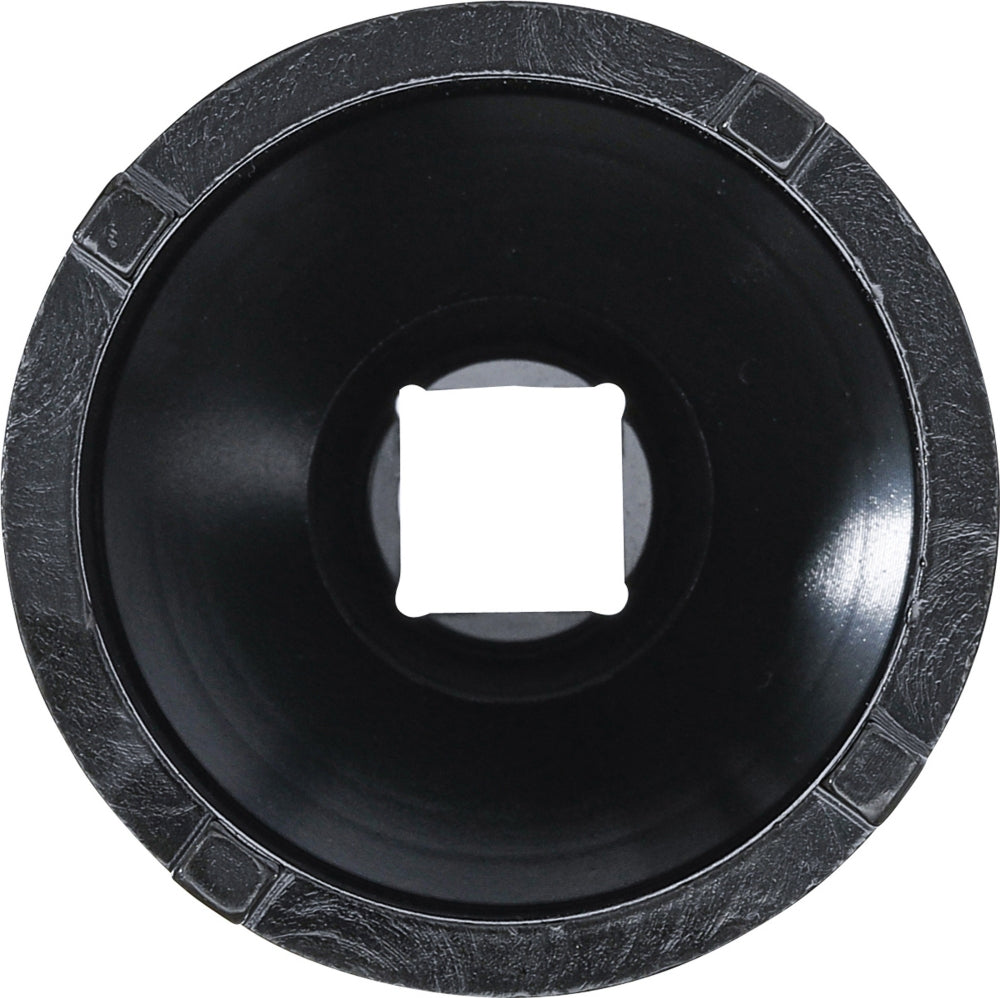

BGS 8337-7 Nutmutternschlüssel KM7 mit 4 außen liegenden Zapfen 12,5 mm (1/2")BGS technic

Versandkosten werden im Checkout berechnet.

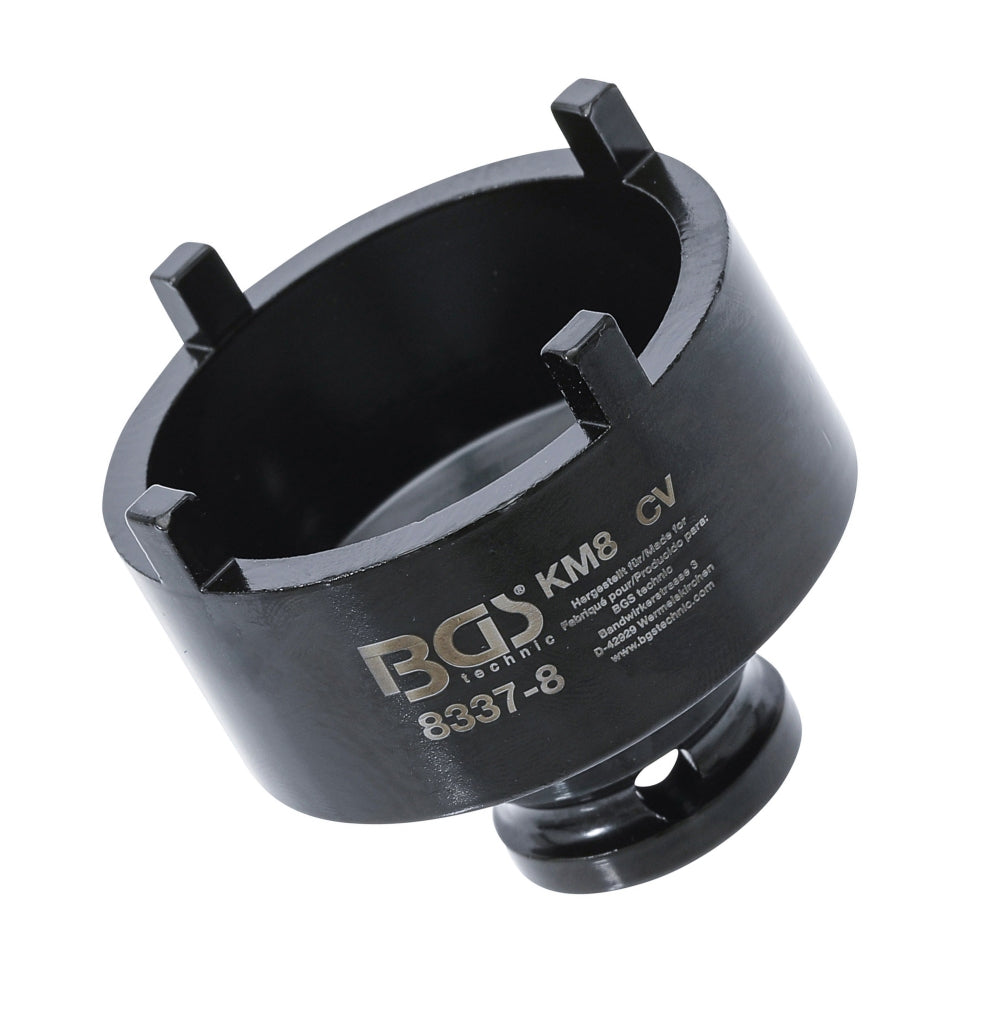

BGS 8337-8 Nutmutternschlüssel KM8 mit 4 außen liegenden Zapfen 12,5 mm (1/2")BGS technic

Versandkosten werden im Checkout berechnet.

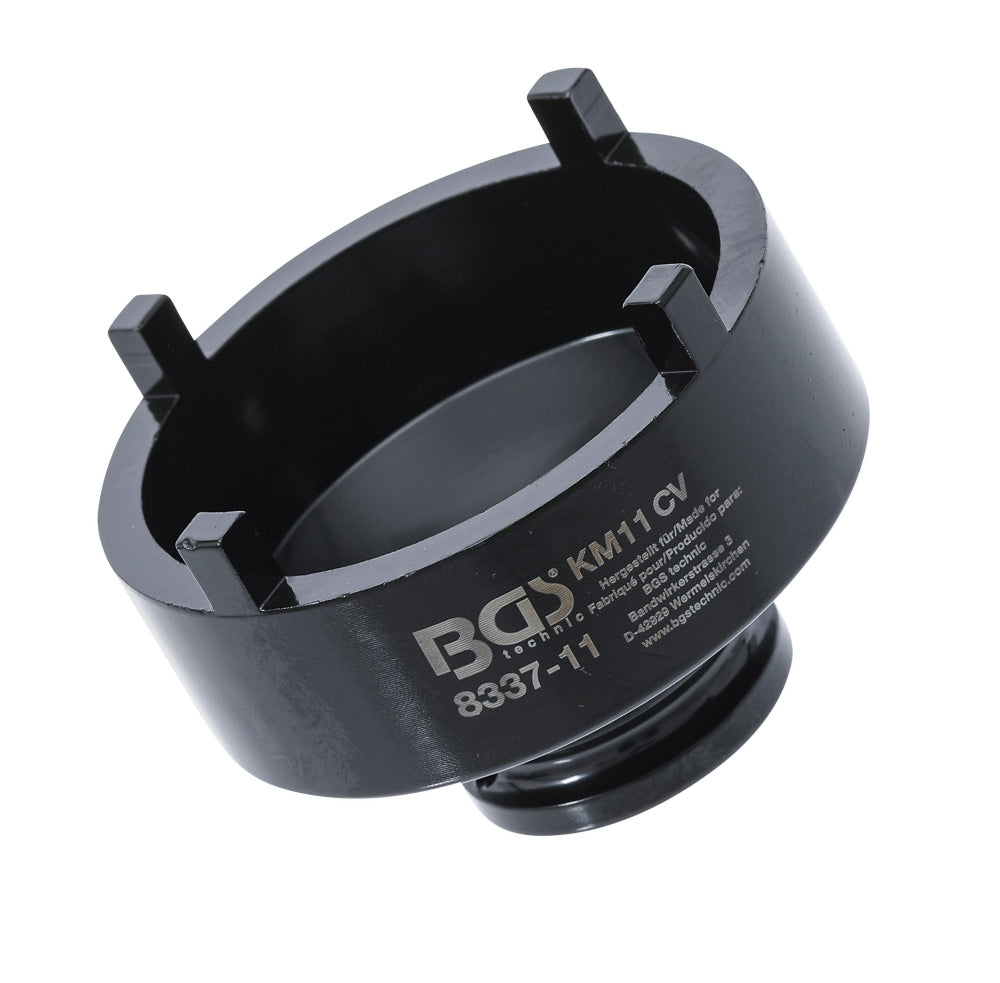

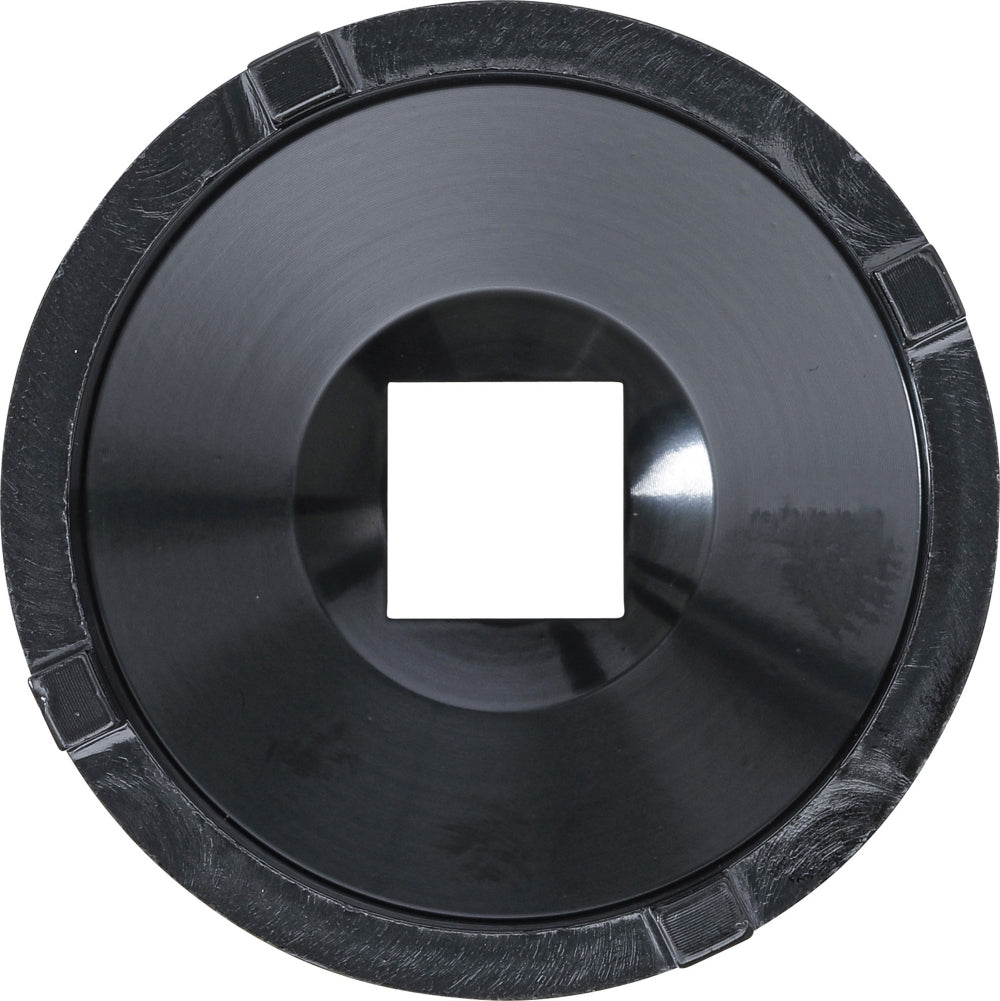

BGS 8337-11 Nutmutternschlüssel KM11 mit 4 außen liegenden Zapfen 20 mm (3/4")BGS technic

Versandkosten werden im Checkout berechnet.
BGS 8337-10 Nutmutternschlüssel KM10 mit 4 außen liegenden Zapfen 20 mm (3/4")BGS technic

Versandkosten werden im Checkout berechnet.

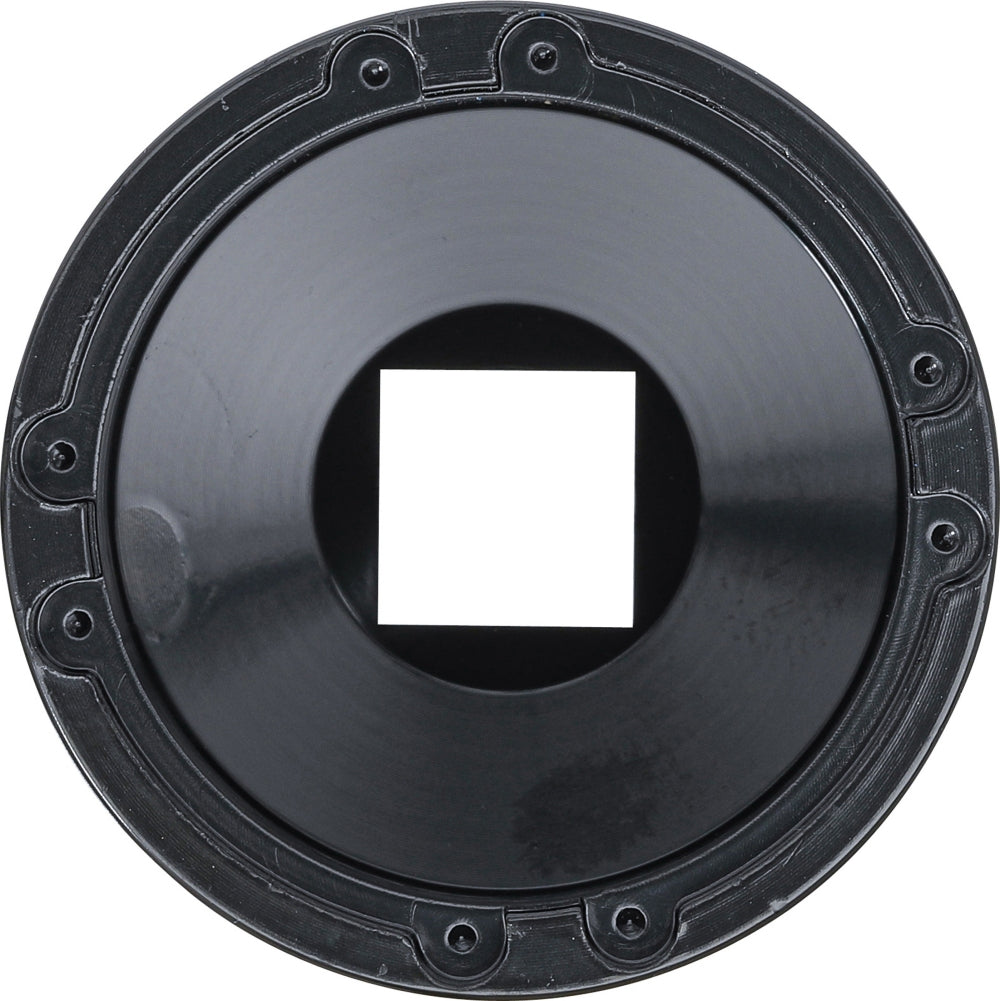

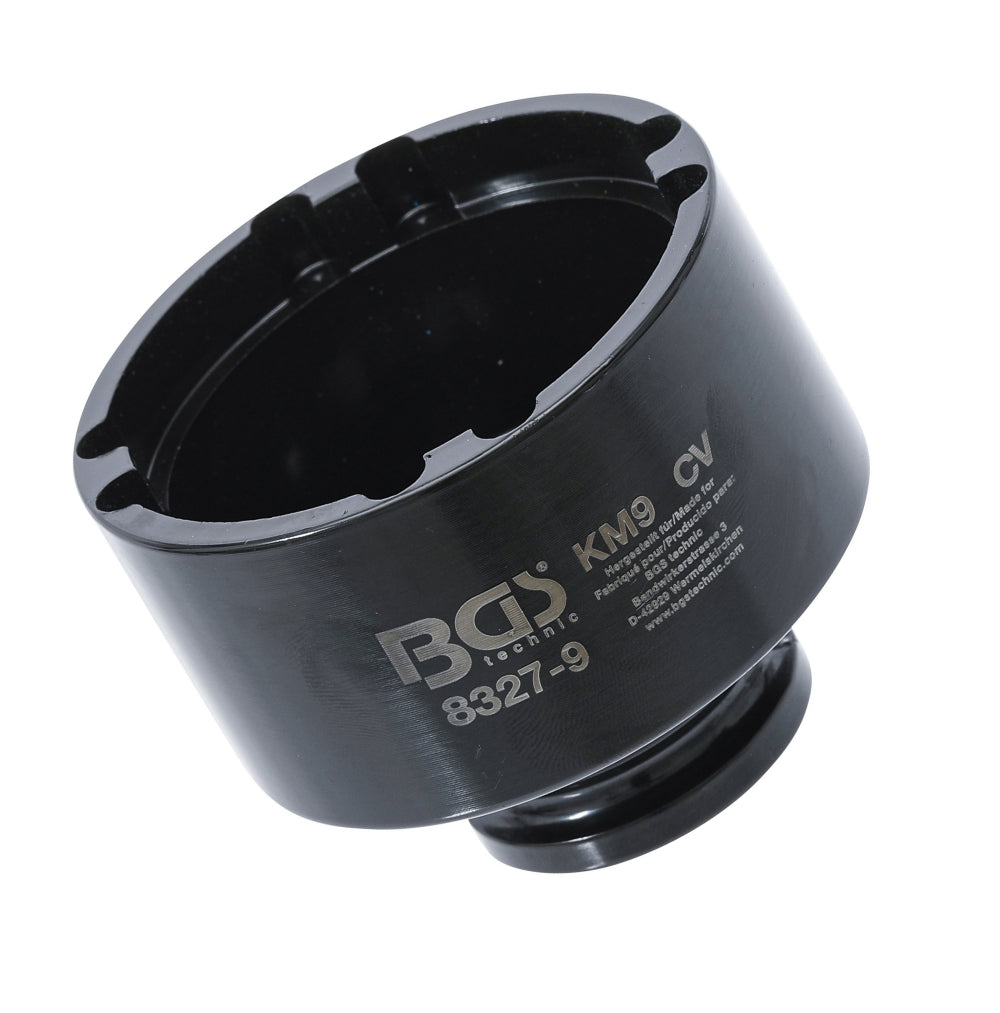

BGS 8327-9 Schlüssel für Nutmuttern Zapfen innen liegend KM9BGS technic

Versandkosten werden im Checkout berechnet.

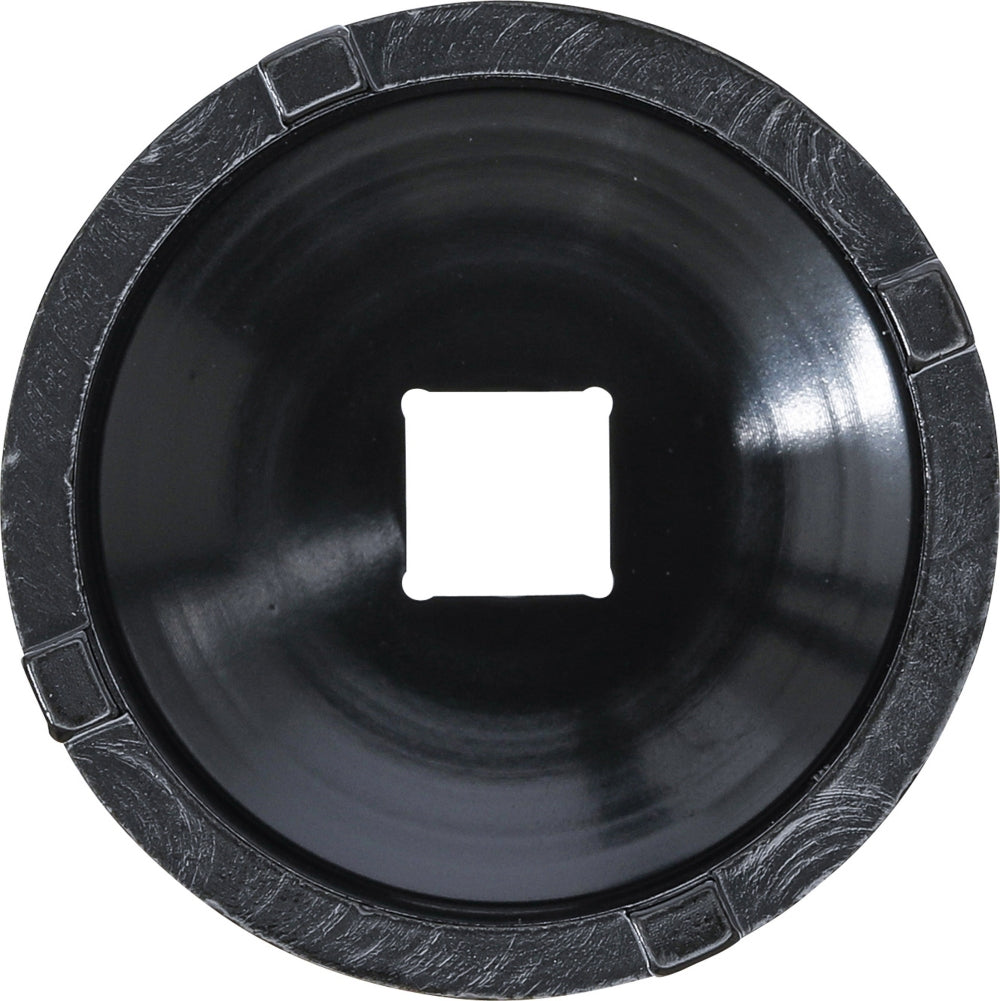

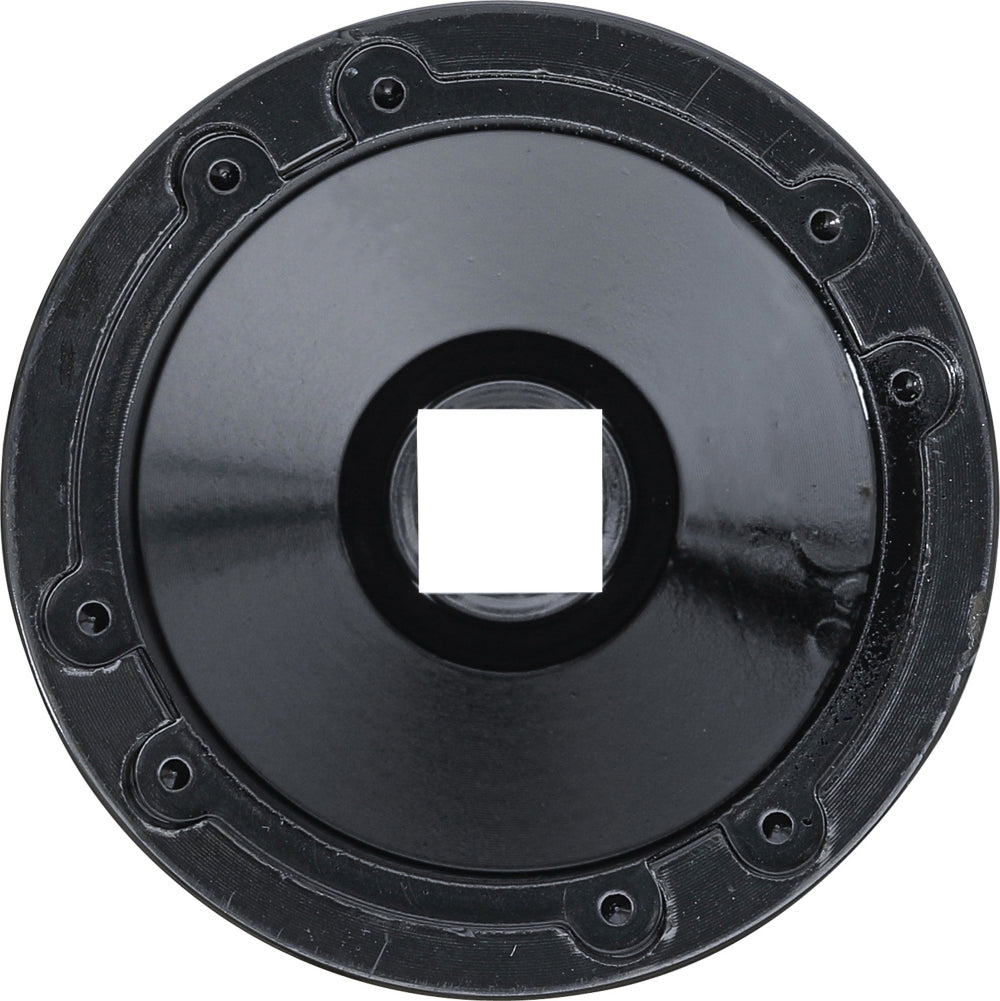

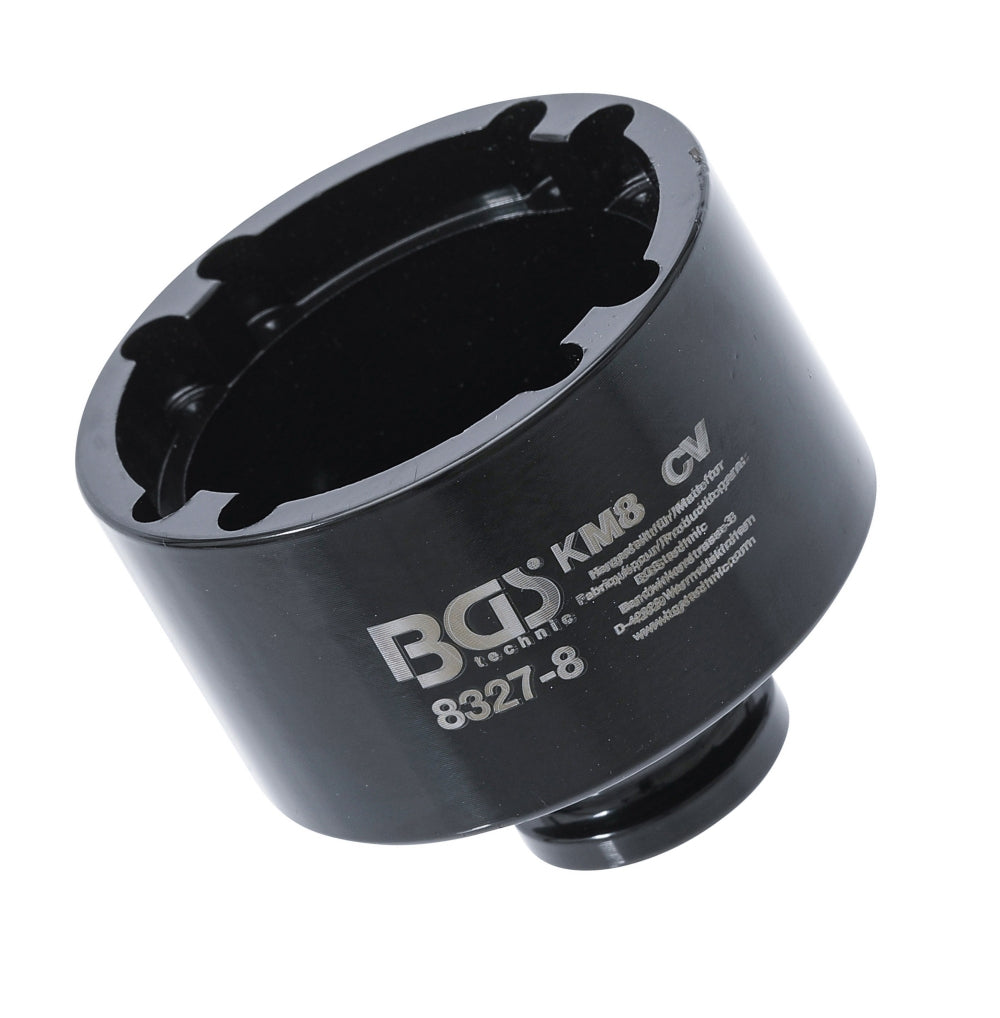

BGS 8327-8 Schlüssel für Nutmuttern Zapfen innen liegend KM8BGS technic

Versandkosten werden im Checkout berechnet.
BGS 8327-5 Schlüssel für Nutmuttern Zapfen innen liegend KM5BGS technic

Versandkosten werden im Checkout berechnet.
BGS 8337 Satz Nutmutternschlüssel KM4–KM12 mit außen liegenden Zapfen 9 teiligBGS technic

Versandkosten werden im Checkout berechnet.

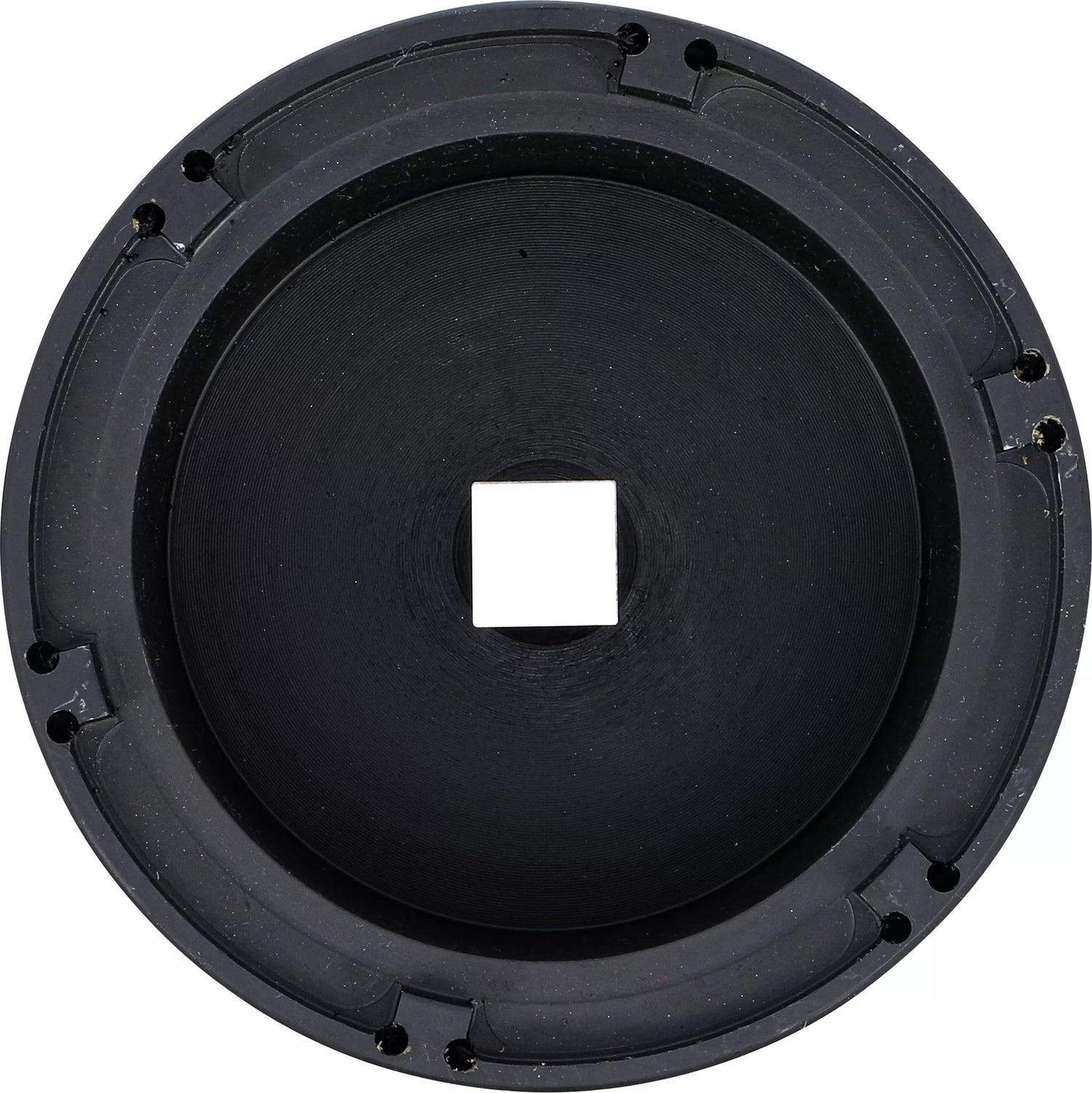

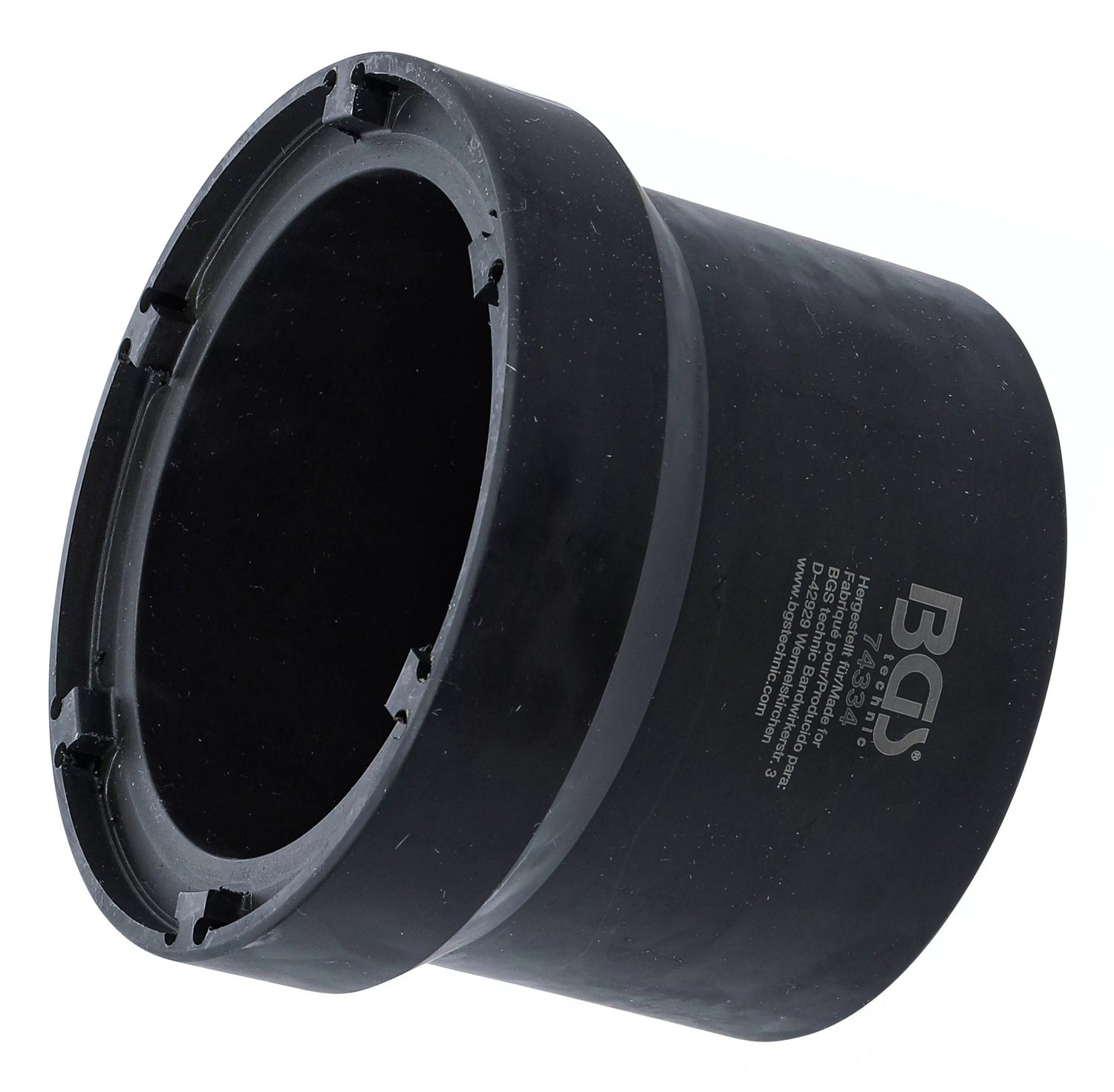

BGS 74334 Nutmutternschlüssel für Hinterachsdifferential MAN Mercedes-Benz 126 / 113mmBGS technic

Versandkosten werden im Checkout berechnet.

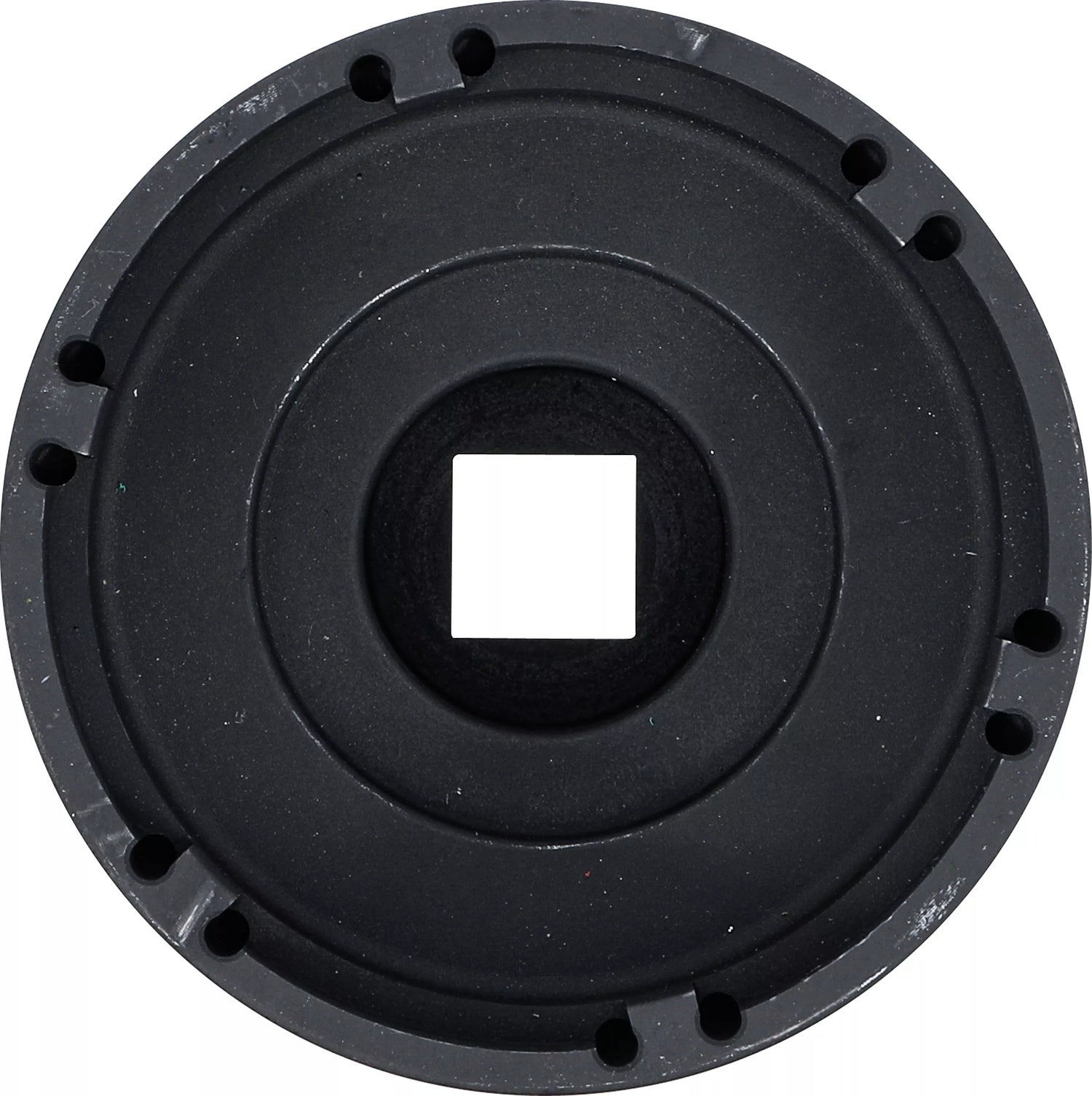

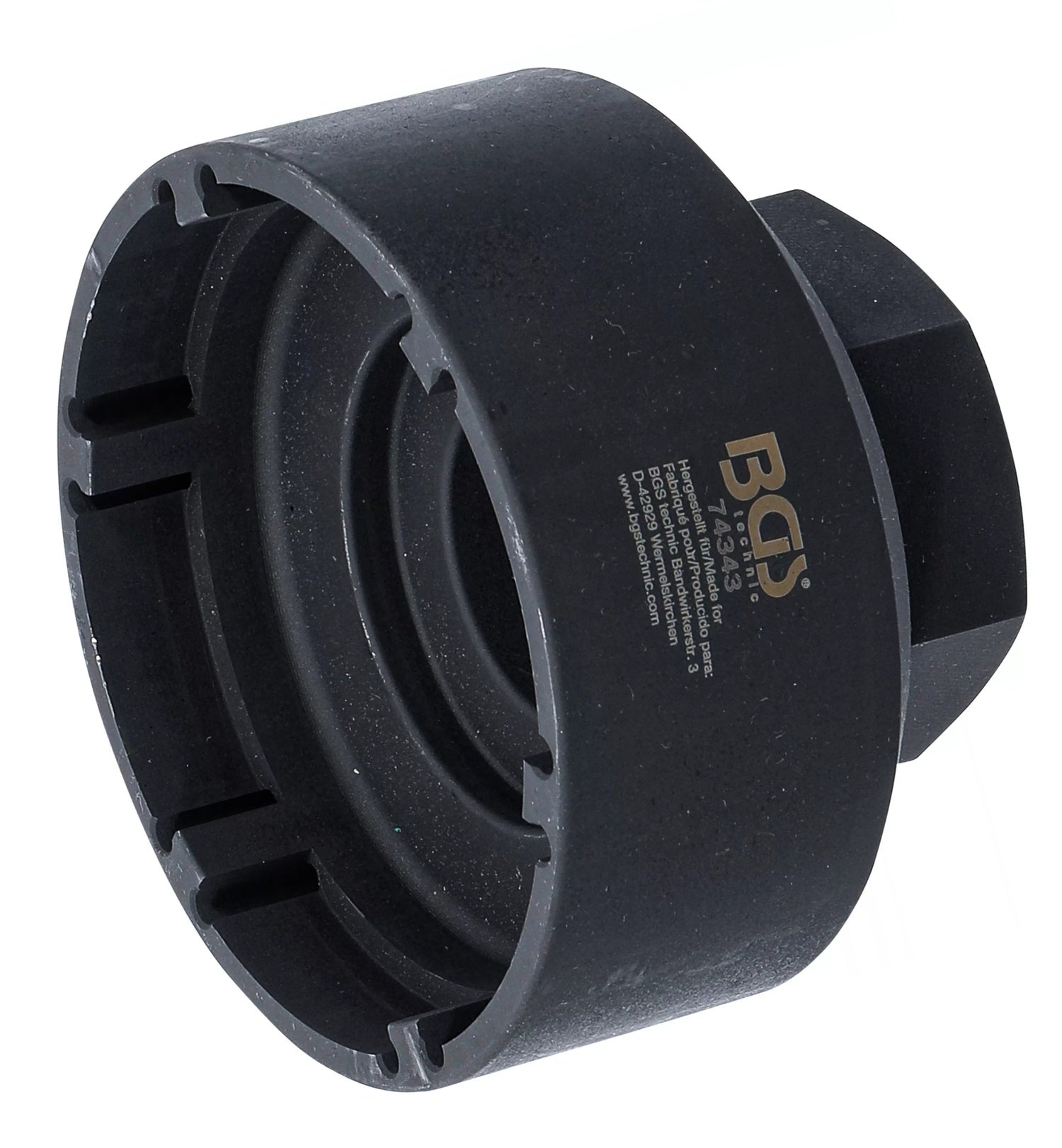

BGS 74343 Nutmutternschlüssel für MAN TGA Vorderachse 101 / 110mmBGS technic
Versandkosten werden im Checkout berechnet.

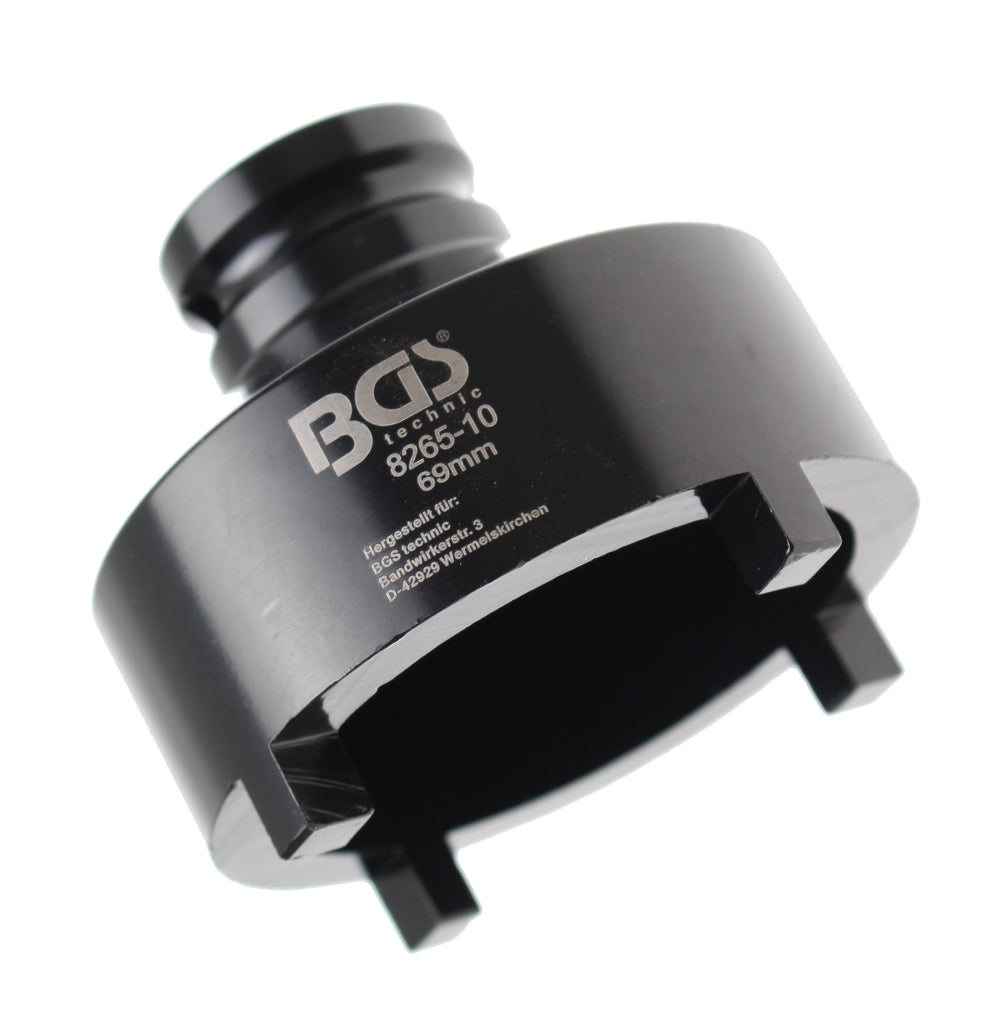

BGS 8265-10 Schlüssel für Nutmuttern Zapfen außen liegend 69mm KM8BGS technic

Versandkosten werden im Checkout berechnet.
BGS 8337-9 Nutmutternschlüssel KM9 mit 4 außen liegenden Zapfen 20 mm (3/4")BGS technic

Versandkosten werden im Checkout berechnet.

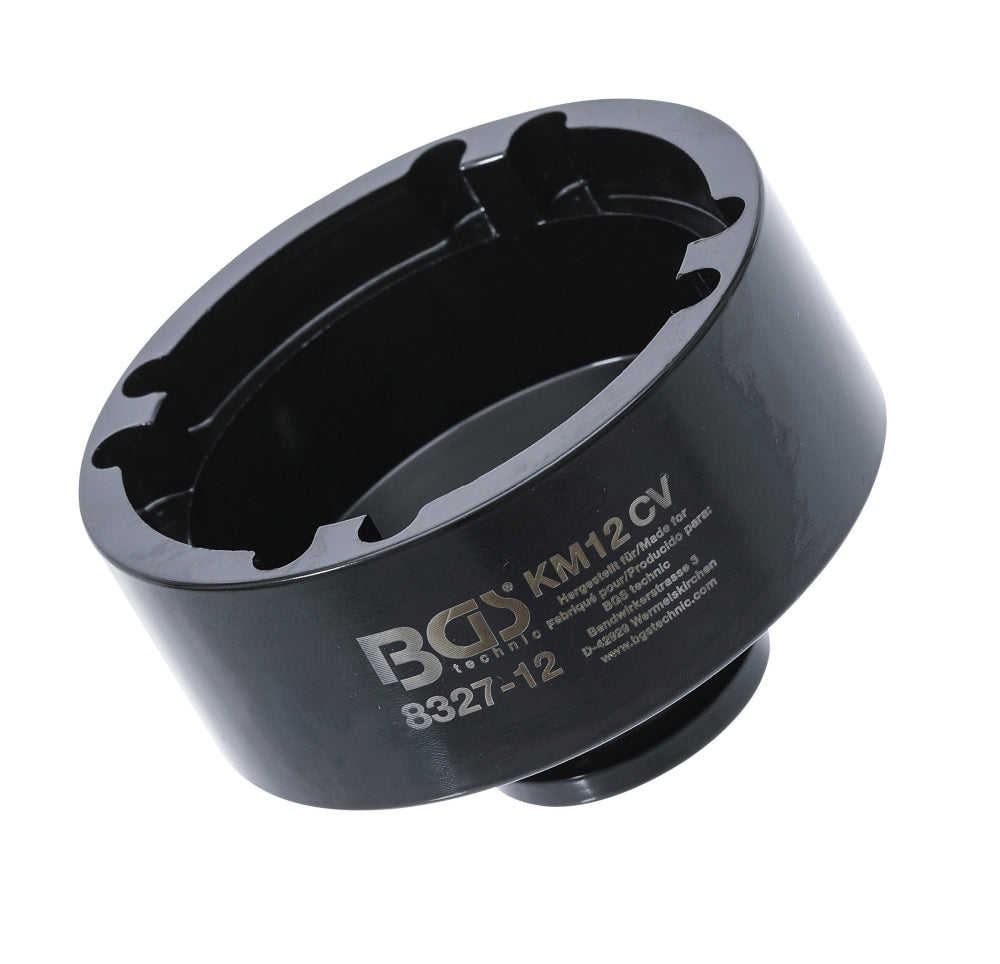

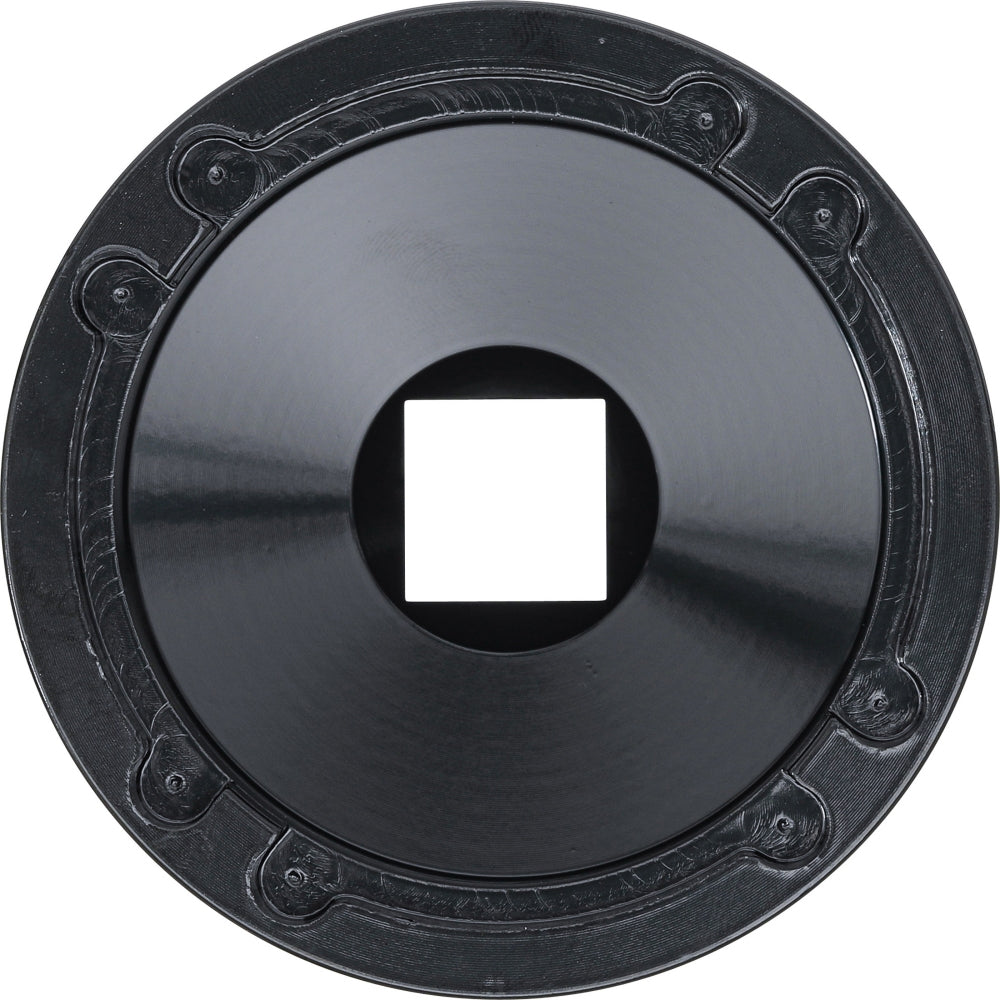

BGS 8327-12 Schlüssel für Nutmuttern Zapfen innen liegend KM12BGS technic

Versandkosten werden im Checkout berechnet.

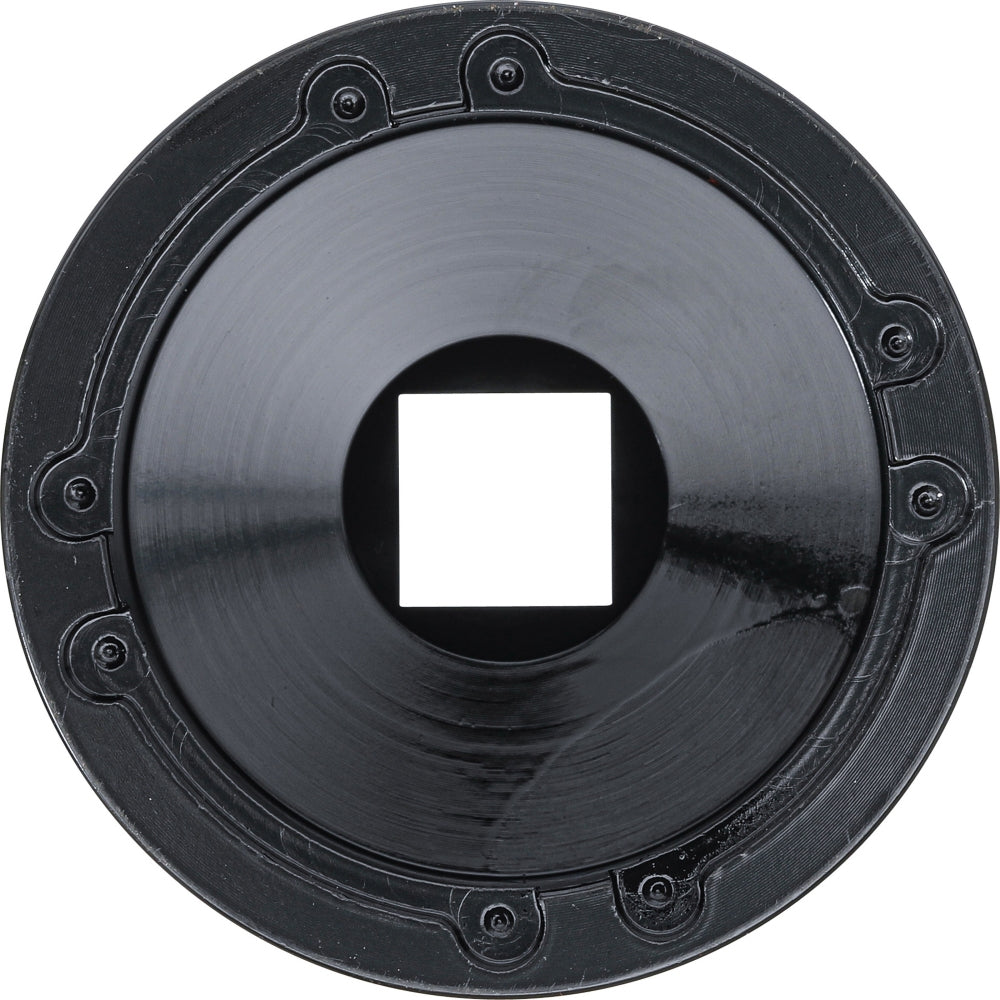

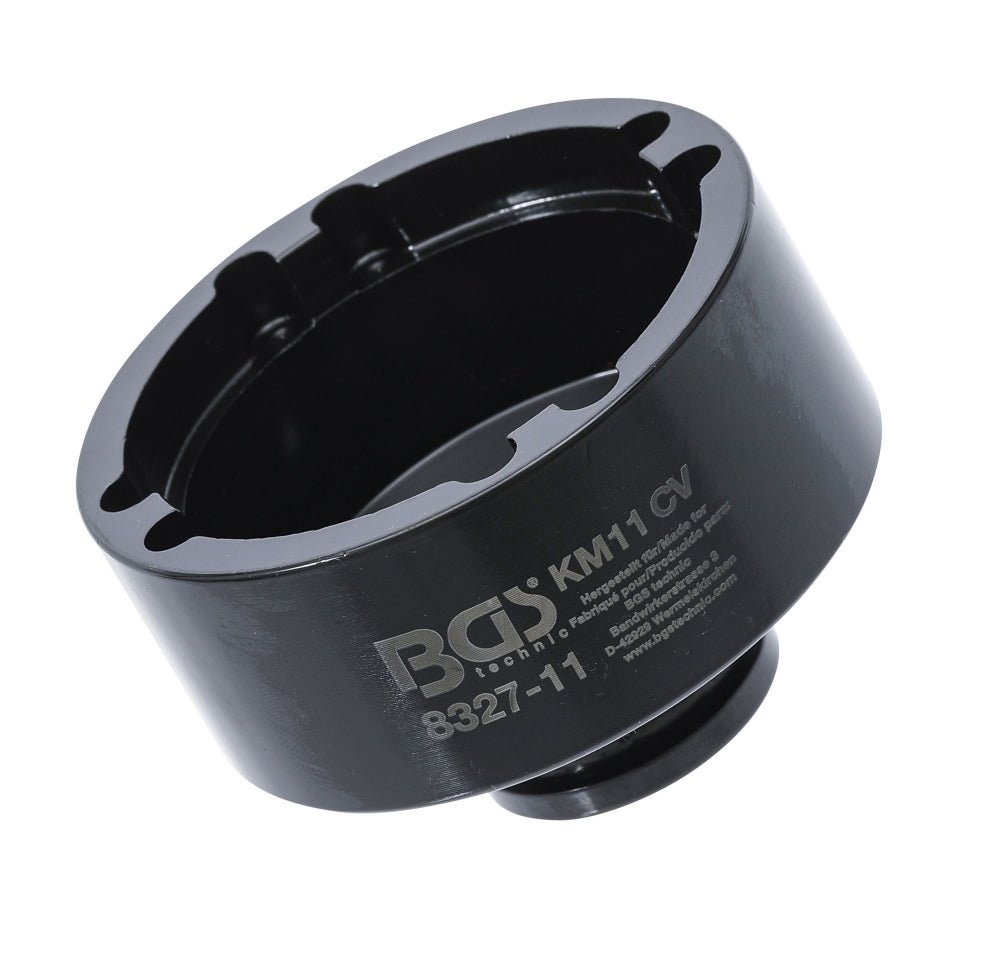

BGS 8327-11 Schlüssel für Nutmuttern Zapfen innen liegend KM11BGS technic

Versandkosten werden im Checkout berechnet.

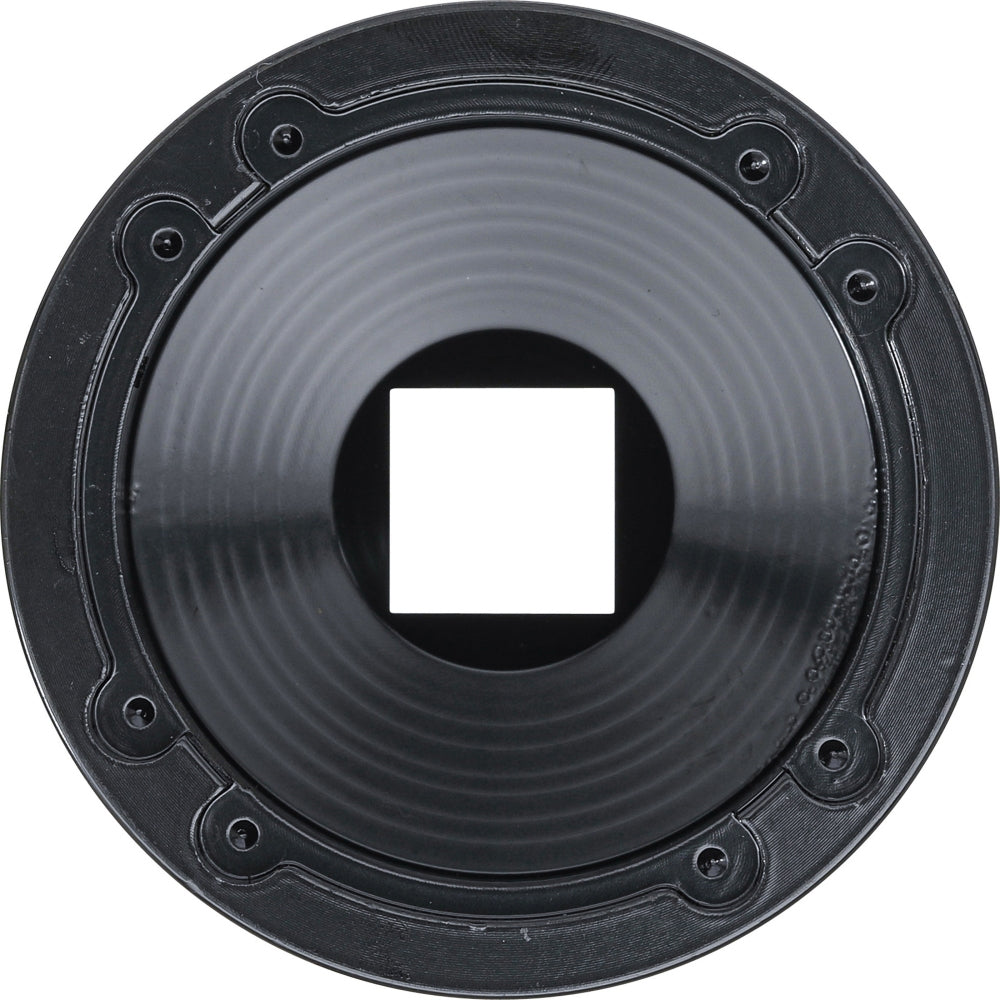

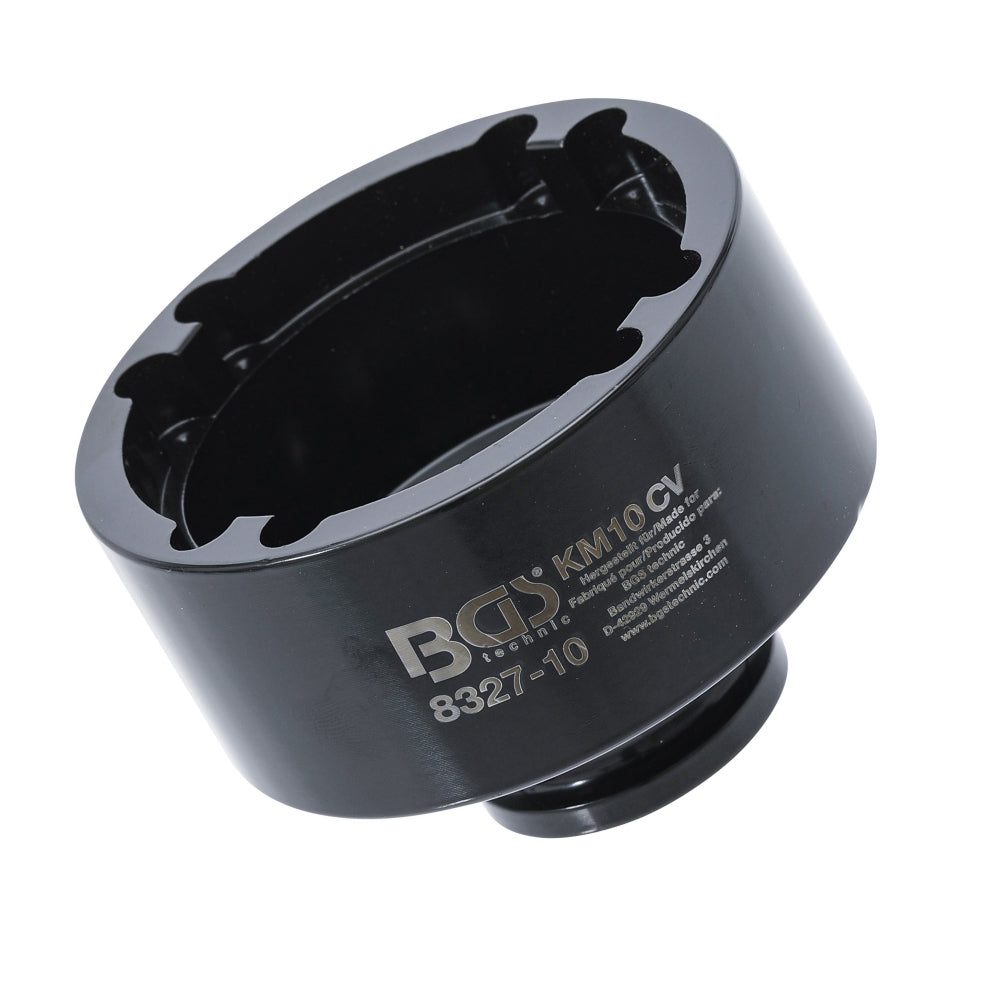

BGS 8327-10 Schlüssel für Nutmuttern Zapfen innen liegend KM10BGS technic

Versandkosten werden im Checkout berechnet.

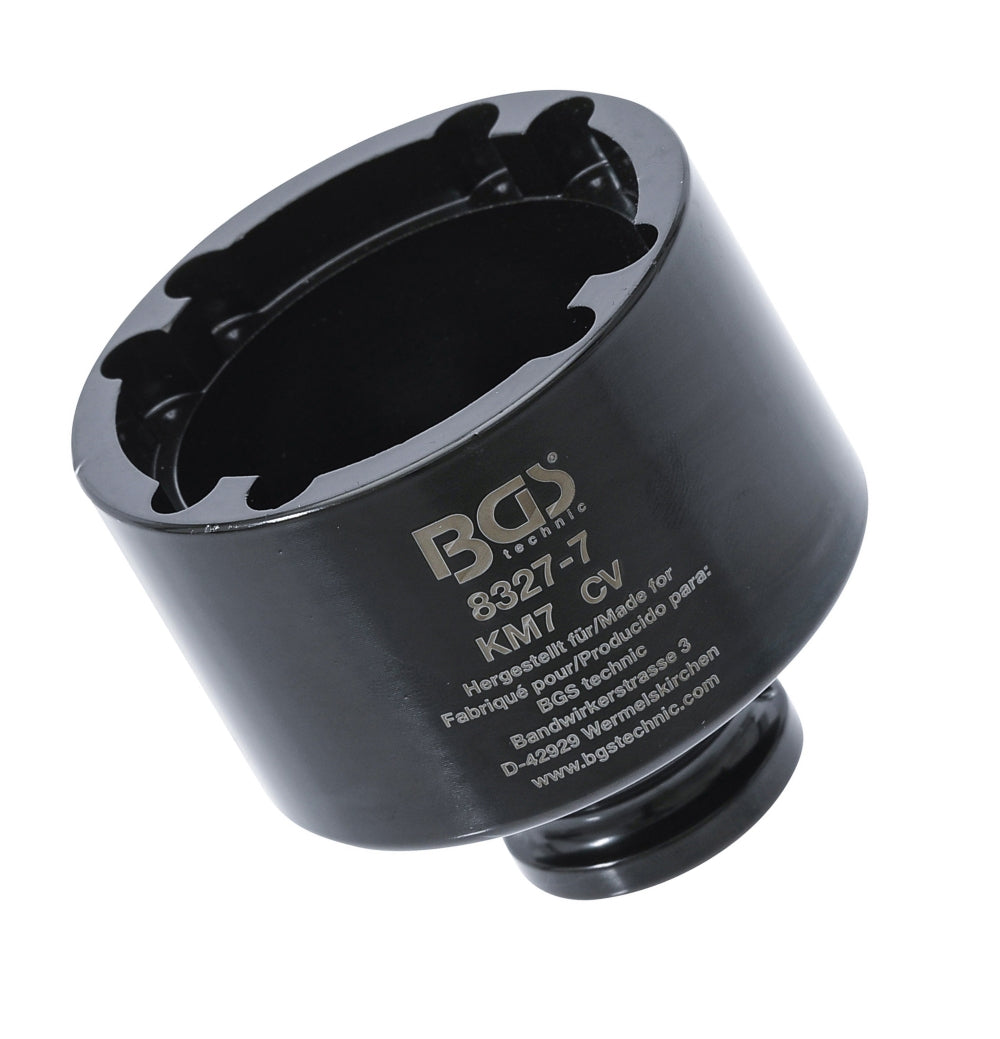

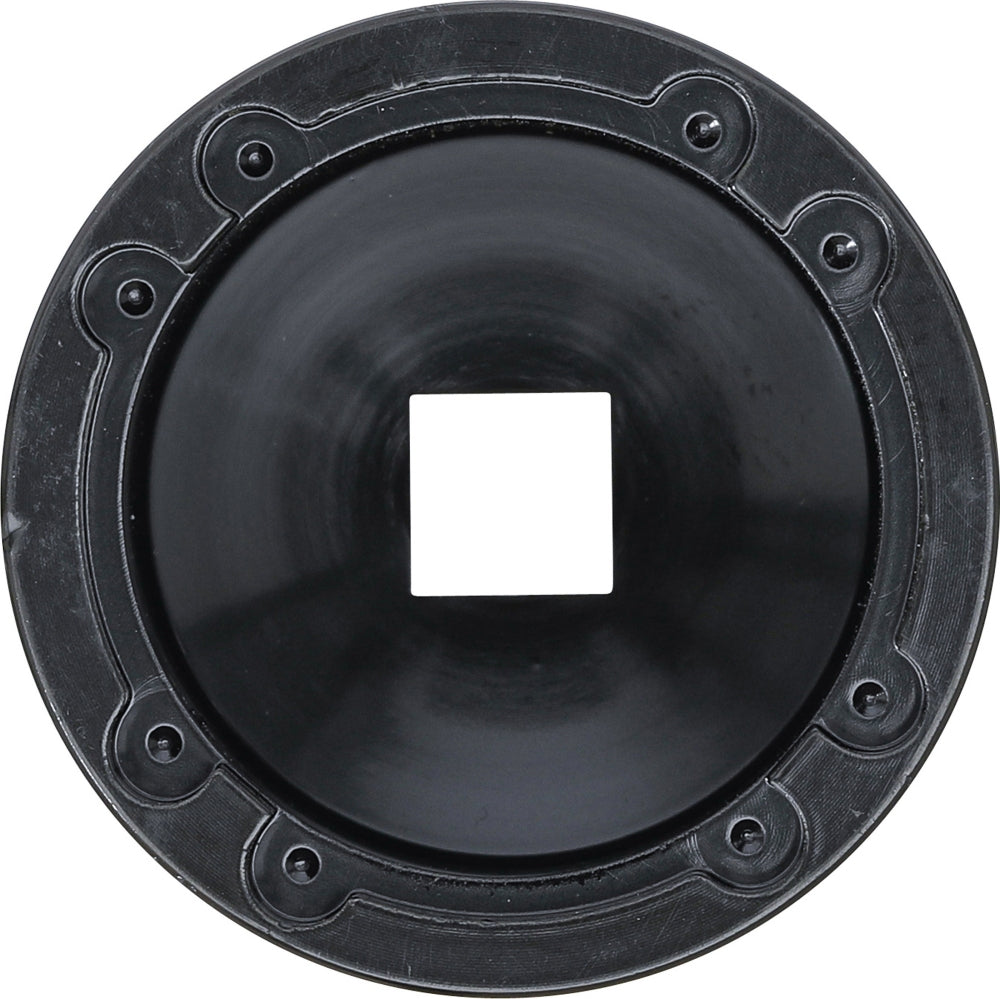

BGS 8327-7 Schlüssel für Nutmuttern Zapfen innen liegend KM7BGS technic

Versandkosten werden im Checkout berechnet.

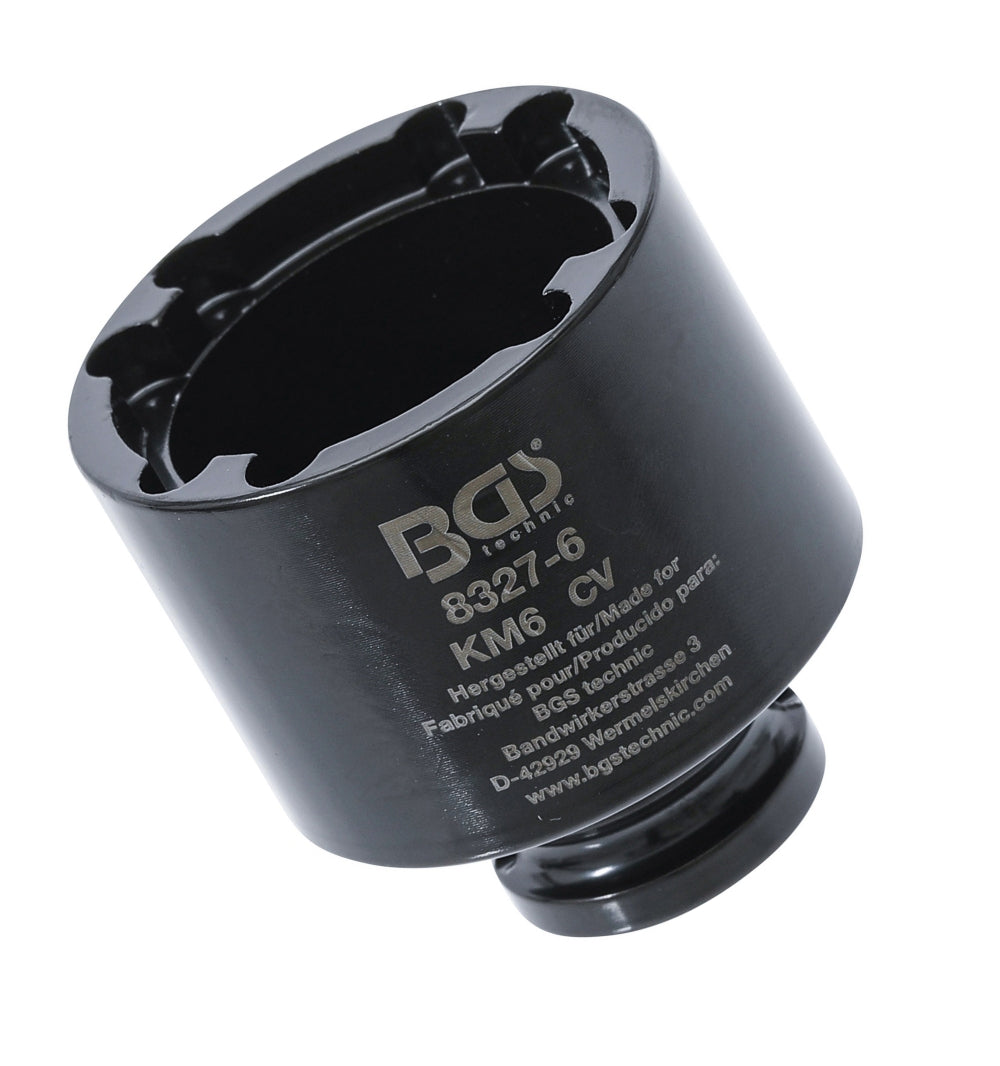

BGS 8327-6 Schlüssel für Nutmuttern Zapfen innen liegend KM6BGS technic

Versandkosten werden im Checkout berechnet.

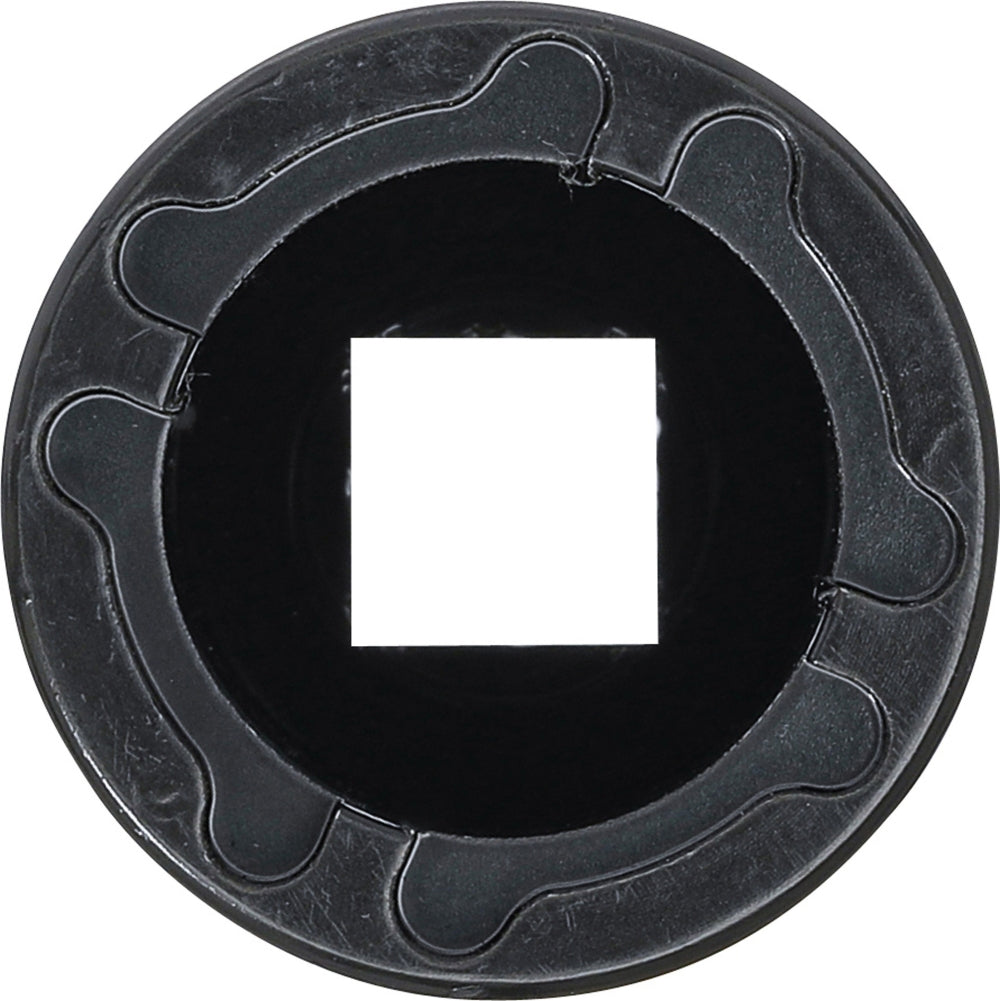

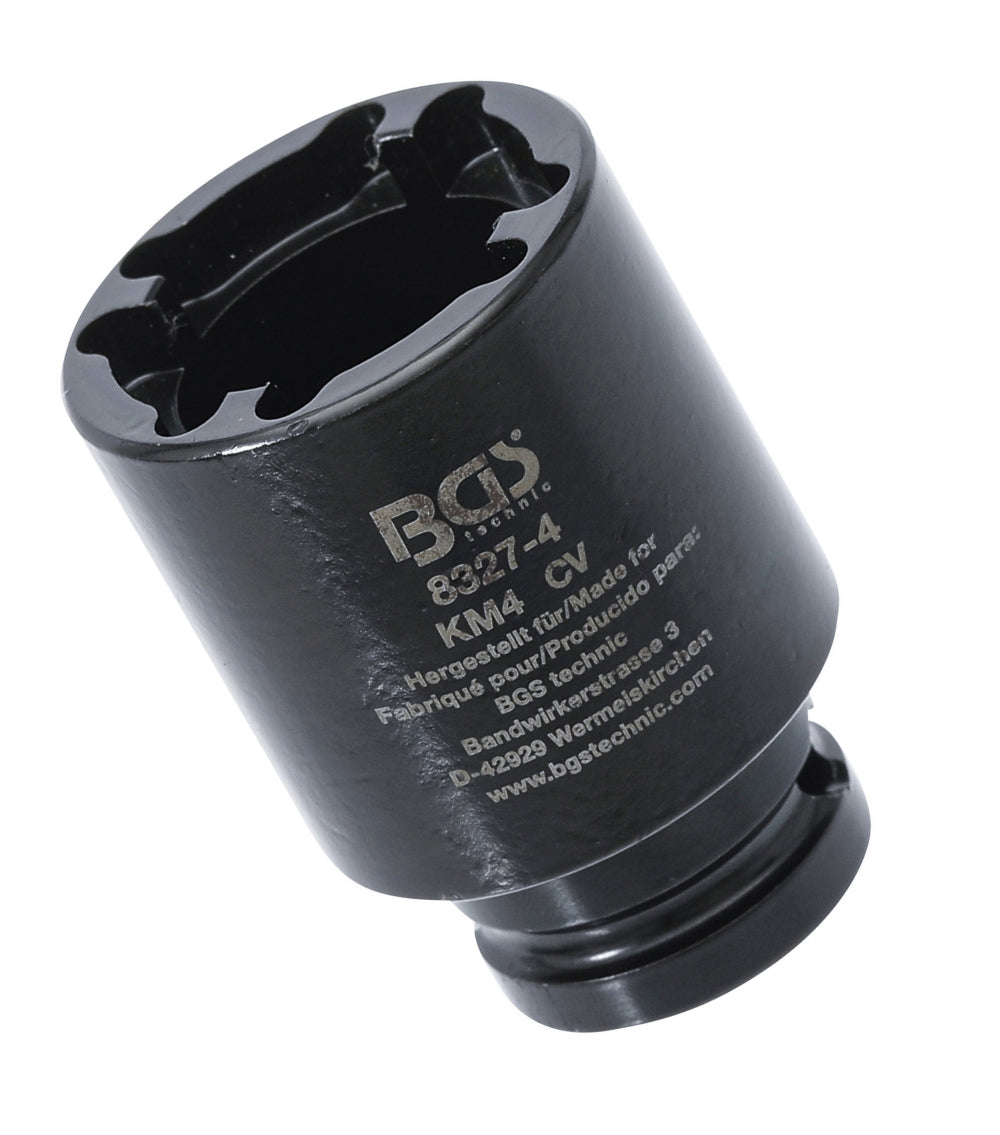

BGS 8327-4 Schlüssel für Nutmuttern Zapfen innen liegend KM4BGS technic

Versandkosten werden im Checkout berechnet.

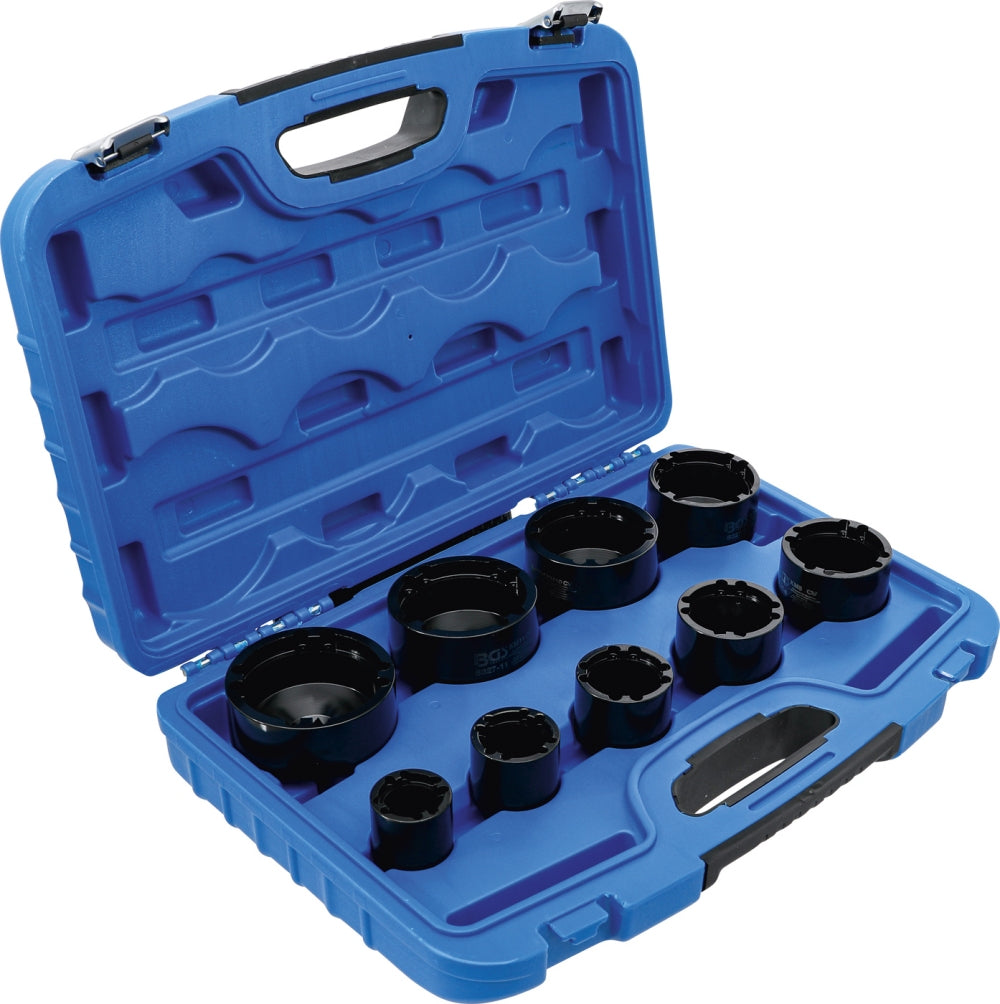

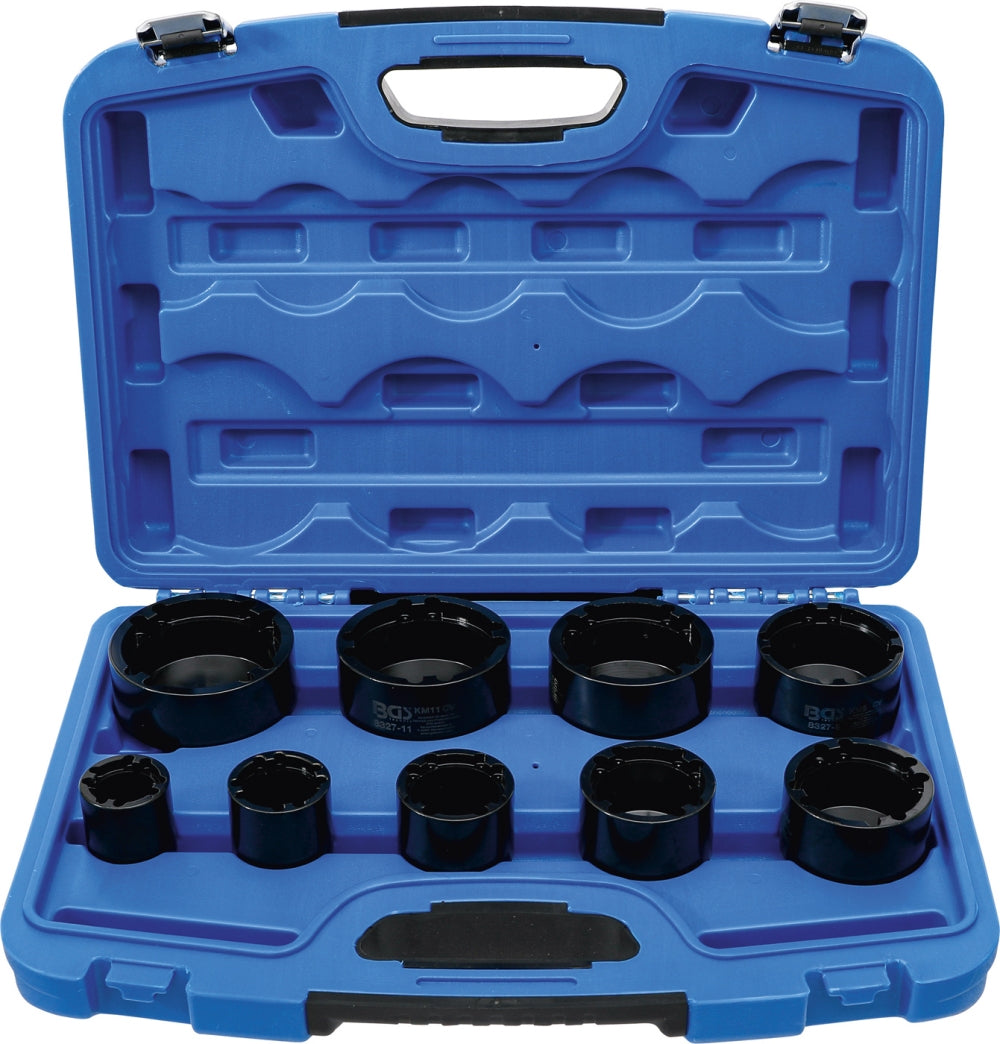

BGS 8327 Satz Nutmutternschlüssel Zapfen innen liegend KM4 - KM12BGS technicNutmuttereinsätze und Nutmutternschlüssel mit 4 Zapfen
Beschreibung:
Nutmuttereinsätze und Nutmutternschlüssel werden zum Lösen und Anziehen von Nutmuttern eingesetzt. Sie kommen unter anderem bei Arbeiten an Wellen sowie Spann- und Abziehhülsen zum Einsatz.
In dieser Kategorie finden Sie Nutmutternschlüssel mit innenliegenden und außenliegenden Zapfen sowie spezielle Nutmuttereinsätze für ausgewählte Fahrzeuganwendungen.
-
Nutmutternschlüssel mit 4 außenliegenden Zapfen, BGS Baureihe 8337
-
Nutmutternschlüssel mit innenliegenden Zapfen, BGS Baureihe 8327
-
Einzelne Schlüsselgrößen von KM4 bis KM12
-
Nutmutternschlüssel-Sätze mit verschiedenen Größen
-
Spezielle Nutmuttereinsätze für ausgewählte Fahrzeuganwendungen
Nutmutternschlüssel mit 4 Zapfen – Größentabelle BGS 8337:
Die folgende Tabelle enthält die Abmessungen der BGS Nutmutternschlüssel mit vier außenliegenden Zapfen. Die Maße stammen aus den technischen Angaben der jeweiligen Einzelartikel.
| BGS Art.-Nr. | Größe | Innen-Ø A | Außen-Ø B | Antrieb |
|---|---|---|---|---|
| 8337-4 | KM4 | 28,3 mm | 37 mm | 12,5 mm (1/2") |
| 8337-5 | KM5 | 34 mm | 43,5 mm | 12,5 mm (1/2") |
| 8337-6 | KM6 | 41 mm | 49,9 mm | 12,5 mm (1/2") |
| 8337-7 | KM7 | 48 mm | 57,5 mm | 12,5 mm (1/2") |
| 8337-8 | KM8 | 53 mm | 63 mm | 12,5 mm (1/2") |
| 8337-9 | KM9 | 60 mm | 69,3 mm | 20 mm (3/4") |
| 8337-10 | KM10 | 64,8 mm | 76 mm | 20 mm (3/4") |
| 8337-11 | KM11 | 69 mm | siehe Artikel | 20 mm (3/4") |
| 8337-12 | KM12 | siehe Artikel | 84,3 mm | 20 mm (3/4") |
Weitere Abmessungen der Nutmutternschlüssel:
Neben dem Innen- und Außendurchmesser sind auch die Breite der Zapfen, ihre Höhe und die nutzbare Innentiefe für die Auswahl entscheidend.
Die BGS Nutmutternschlüssel der Baureihe 8337 verfügen gemäß den jeweiligen Artikelangaben über:
-
4 außenliegende Zapfen
-
Gesamtlänge inklusive Zapfen: 60 mm
-
Material: Chrom-Vanadium-Stahl
-
Innenvierkantantrieb je nach Schlüsselgröße
Die individuellen Maße der Zapfen und die nutzbare Innentiefe finden Sie in den technischen Daten der einzelnen Nutmutternschlüssel.
Nutmutternschlüssel mit innenliegenden oder außenliegenden Zapfen:
Bei der Auswahl ist die Position der Zapfen entscheidend.
-
Außenliegende Zapfen: BGS Baureihe 8337
-
Innenliegende Zapfen: BGS Baureihe 8327
Die beiden Ausführungen unterscheiden sich in ihrer Bauform. Prüfen Sie deshalb vor dem Kauf, welche Ausführung für die betreffende Nutmutter benötigt wird.
Den richtigen Nutmutternschlüssel auswählen:
-
Nutmutterngröße, beispielsweise KM4, KM5 oder KM8, ermitteln
-
Position und Anzahl der benötigten Zapfen kontrollieren
-
Innen- und Außendurchmesser des Werkzeugs vergleichen
-
Breite und Höhe der Zapfen beachten
-
Auf ausreichende nutzbare Innentiefe achten
-
Passenden Vierkantantrieb auswählen
Wichtiger Hinweis:
Die angegebenen Maße beziehen sich ausschließlich auf die genannten BGS Werkzeuge. Sie sind keine allgemeingültige Maßtabelle für sämtliche Nutmuttern nach DIN 981.
Für die Auswahl sind die Abmessungen des benötigten Werkzeugs und die Angaben zur jeweiligen Nutmutter maßgeblich.
