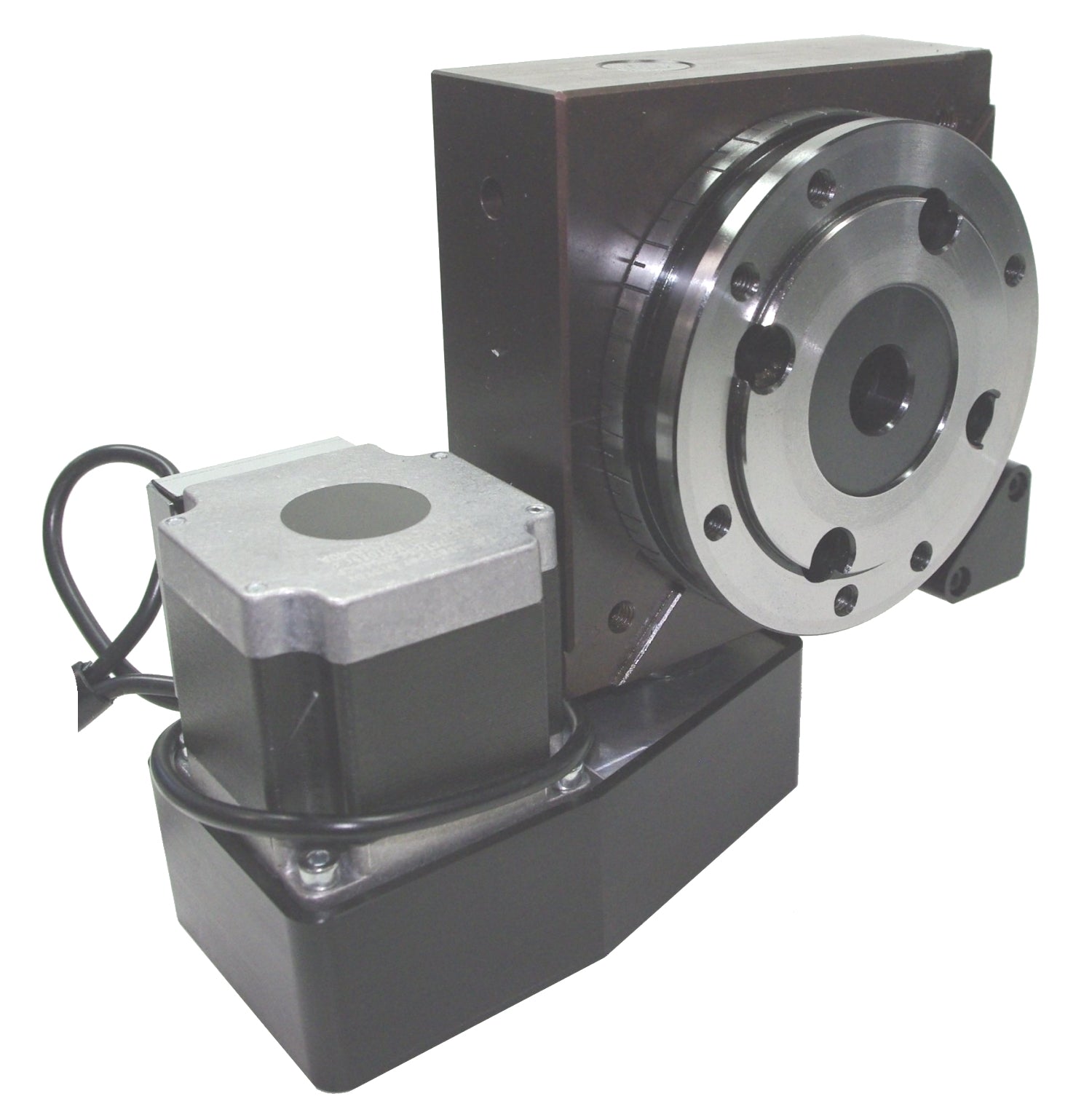

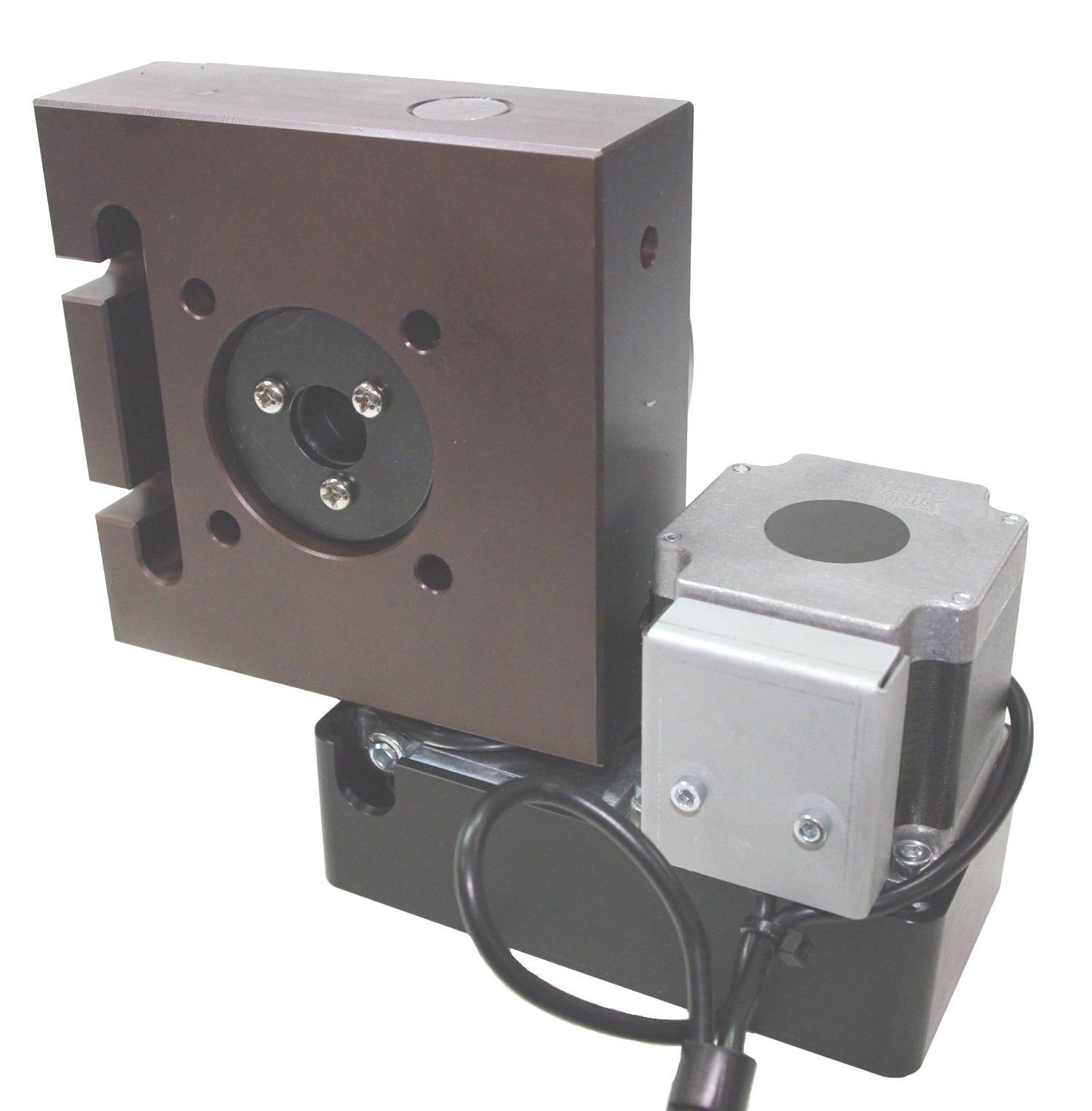

PROXXON 24423 Universal Teilapparat UT 400/CNC gesteuert

PROXXON 24423 Teilapparat UT 400 CNC gesteuert

PROXXON  24 423

Beschreibung:

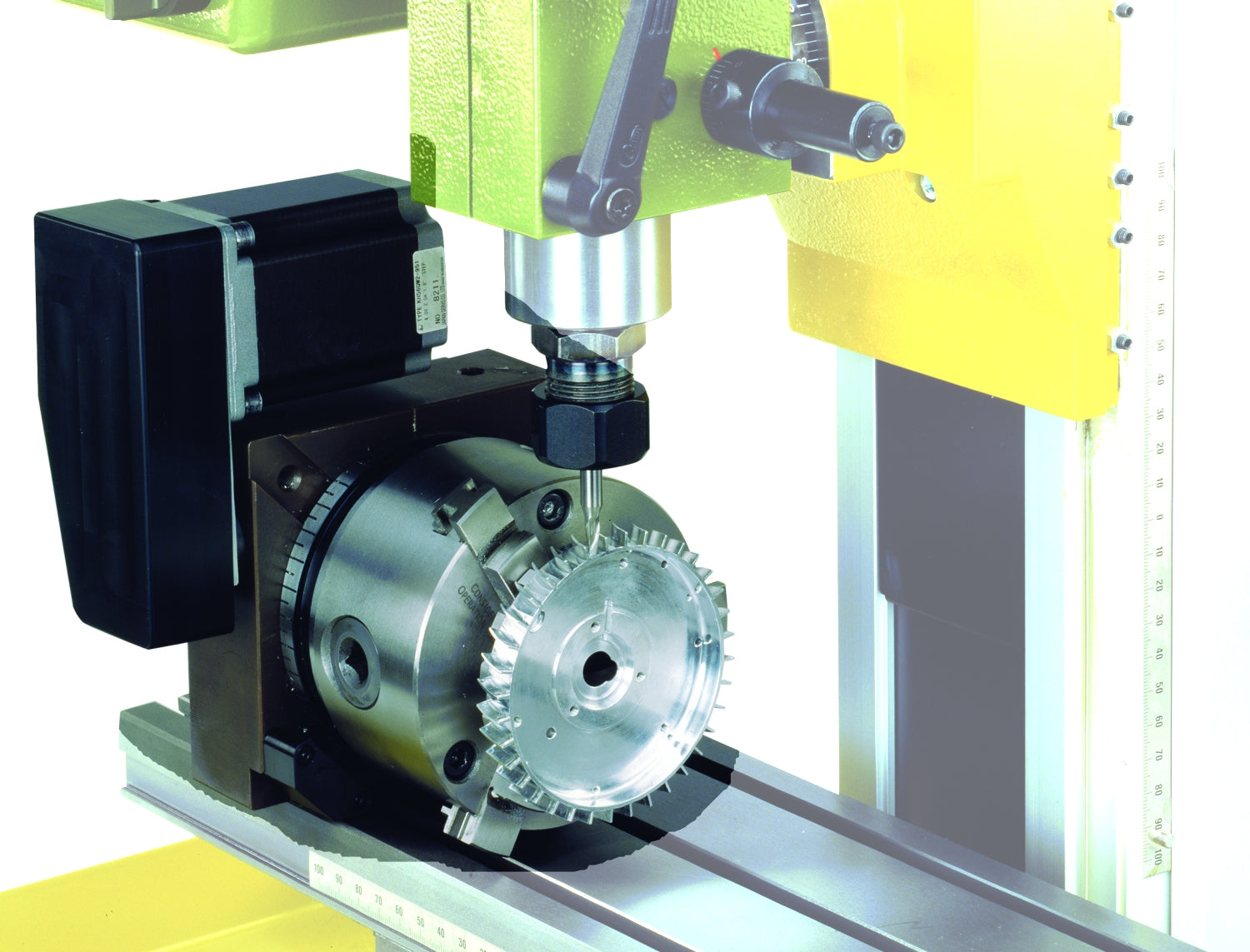

• Die 4. Achse zur PROXXON-Feinfräse FF 500/CNC
• für perfekte 3D-Bearbeitung
• zur Einzel- oder Kleinserienfertigung
• zum Herstellen von Teilungen, Zahnrädern, Schrägverzahnungen, Schneckenspindeln und (auch unregelmäßigen) Profilen
• alle Winkelpositionen können computergesteuert angefahren werden.
• problemloser horizontaler und vertikaler Aufbau. Antrieb über kräftigen Schrittmotor (2,0 A) mittels Zahnriemen und nahezu spielfrei einstellbarem Schneckengetriebe.
• das hohe Untersetzungsverhältnis (40:1) bringt enormes Drehmoment.
• kleinste Schrittweite 0,003°.
• erkennen der Referenzposition durch eine Lichtschranke.
• Hauptspindel mit 14mm-Bohrung und Flansch für Planscheibe sowie alle Drehfutter aus dem Drehmaschinensystem PD 400
• im Lieferumfang sind die Befestigungsteile für die stehende und liegende Befestigung auf dem Kreuztisch enthalten

Hinweis zum Lieferumfang:

• Spannfutter und Werkstück gehören nicht zum Lieferumfang
• zum Spannen von Werkstücken können folgende Futter verwendet werden:
  • PROXXON 24407 3 Backenfutter, zentrisch spannend
  • PROXXON 24410 4 Backenfutter, einzeln verstellbare Backen
  • PROXXON 24408 4 Backenfutter, zentrisch spannende Backen
  • PROXXON 24412 Planscheibe mit Spannpratzen
  • PROXXON 24419 Spannzangeneinrichtung mit 10 Spannzangen

Hinweis zur Software (ist nicht im Lieferumfang enthalten!)

• Die 4. Achse ist in der Software der Fräse FF 500/CNC implementiert!
• Die Steuerung (Hardware-seitig) ist jedoch erst ab Lieferung September 2009 (ab Serien-Nr. 223-Fräsen) mit einer Treiberstufe ausgerüstet.
