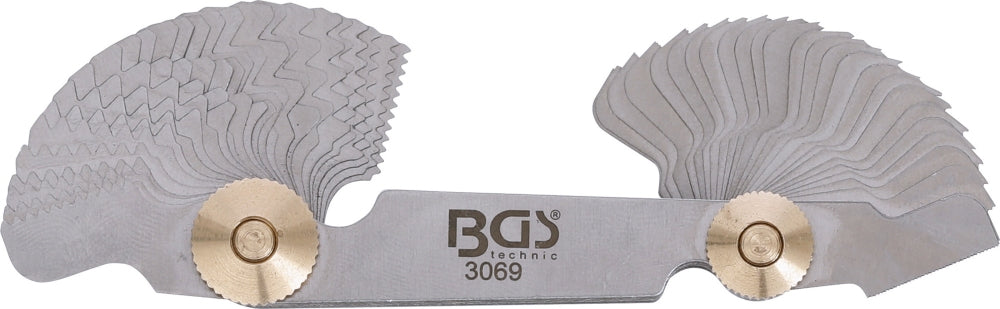

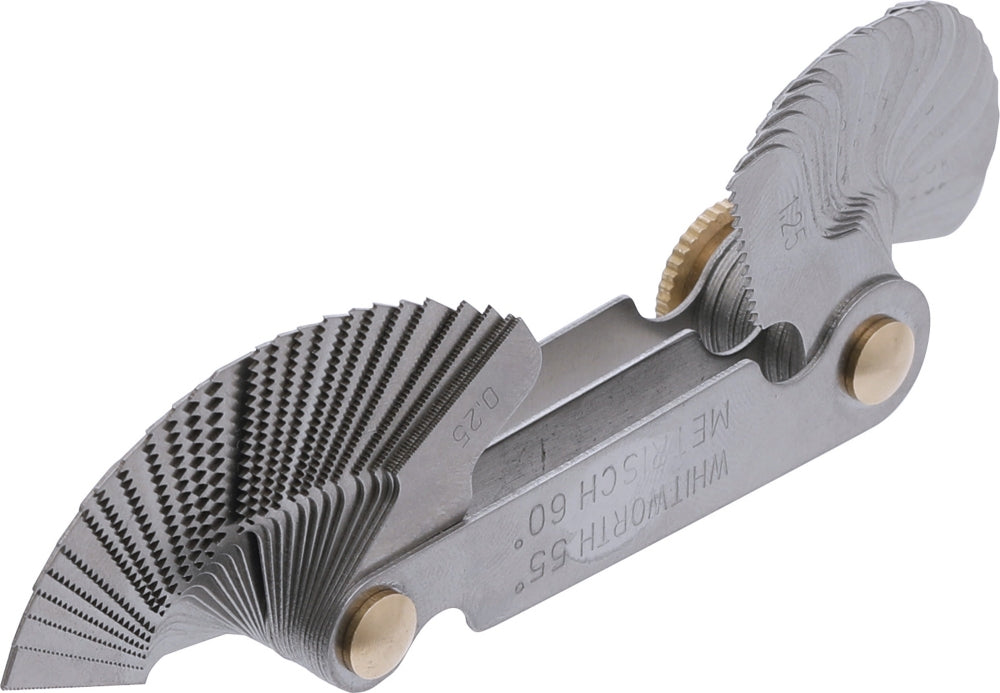

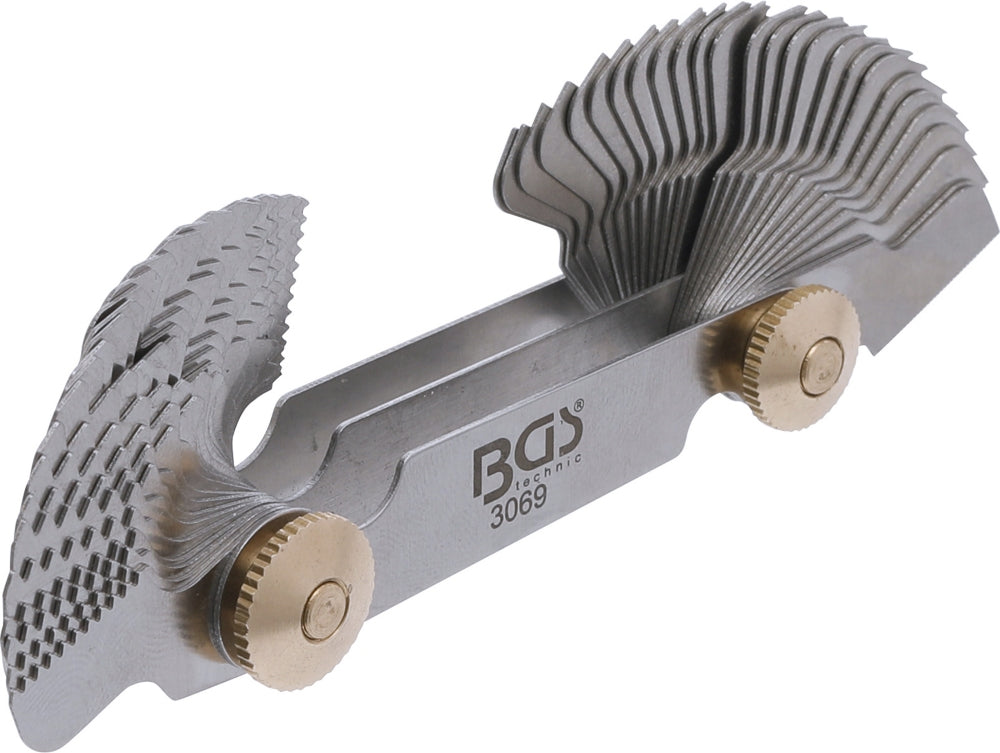

BGS 3069 Doppel Gewindelehre / Gewindeschablone metrisch / Whitworth 52 Blatt


...zur schnellen Bestimmung von Innen- / Aussengewinden


EAN 4026947030692
Zustand Neu
Gewicht 20g
Lieferzeit 1-3 Werktage / Lagerartikel

Kurzlink https://www.fluidonline.de/2320

* inkl. ges. MwSt. zzgl. Versandkosten


BGS 3069 Gewindelehre / Gewindeschablone für metrische und zöllige Gewinde (Whitworth Gewinde)

Beschreibung:

  • Gewindeschablonen / Gewindelehre für metrische (60° Flanke) und Withworth (55° Flanke)
  • Material: Stahl
  • mit Feststellschraube
  • gestanzte Gewindezähne
  • zur Bestimmung von Gewindesteigungen an Außen- und Innengewinden
  • für Fein- , Normal, und Grobgewinden
  • 24 metrische Blätter für Gewinde mit folgenden Steigungen:
    • 0,25 - 0,30 - 0,35 - 0,40 - 0,45 - 0,50 - 0,60 - 0,70 - 0,75 - 0,80 - 0,90 - 1,00 - 1,25 - 1,50 - 1,75 - 2,00 - 2,50 - 3,00 - 3,50 - 4,00 - 4,50 - 5,00 - 5,50 - 6,00
  • 28 Blätter für Withworth Gewinde mit folgenden Gangzahlen:
    • 4 - 4,5 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 - 14 - 16 - 18 - 19 - 20 - 22 - 24 - 25 - 26 - 28 - 30 - 32 - 36 - 40 - 48 - 60 - 62
