Beschreibung:

• mit diesem Tester kann man schnell und einfach die korrekte Funktion der Beleuchtungsanlage von Anhänger und Zugmaschine testen.
• es können getestet werden:
• Funktion der Fahrzeugsteckdose
• Funktion des Anhängersteckers

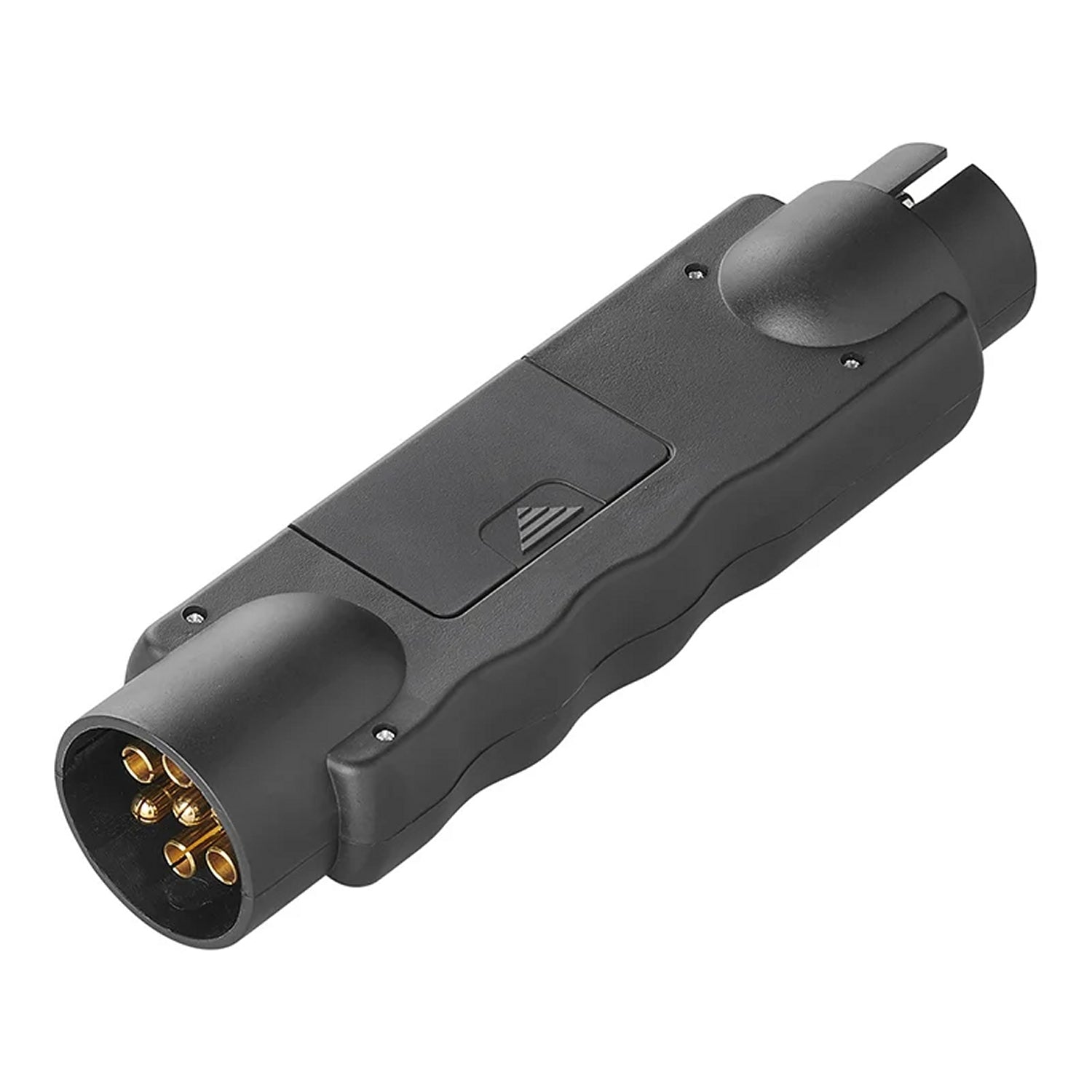

• robuste Bauweise
• eignet sich als Beleuchtungs- und Kabeltester für Anhänger, Wohnwagen  und Zugfahrzeuge mit 12 Volt Anlage
• auch für Fahrzeuge mit LED Rückleuchten

Prüfung der Fahrzeugsteckdose

• In den Tester eine 9 Volt Batterie einlegen

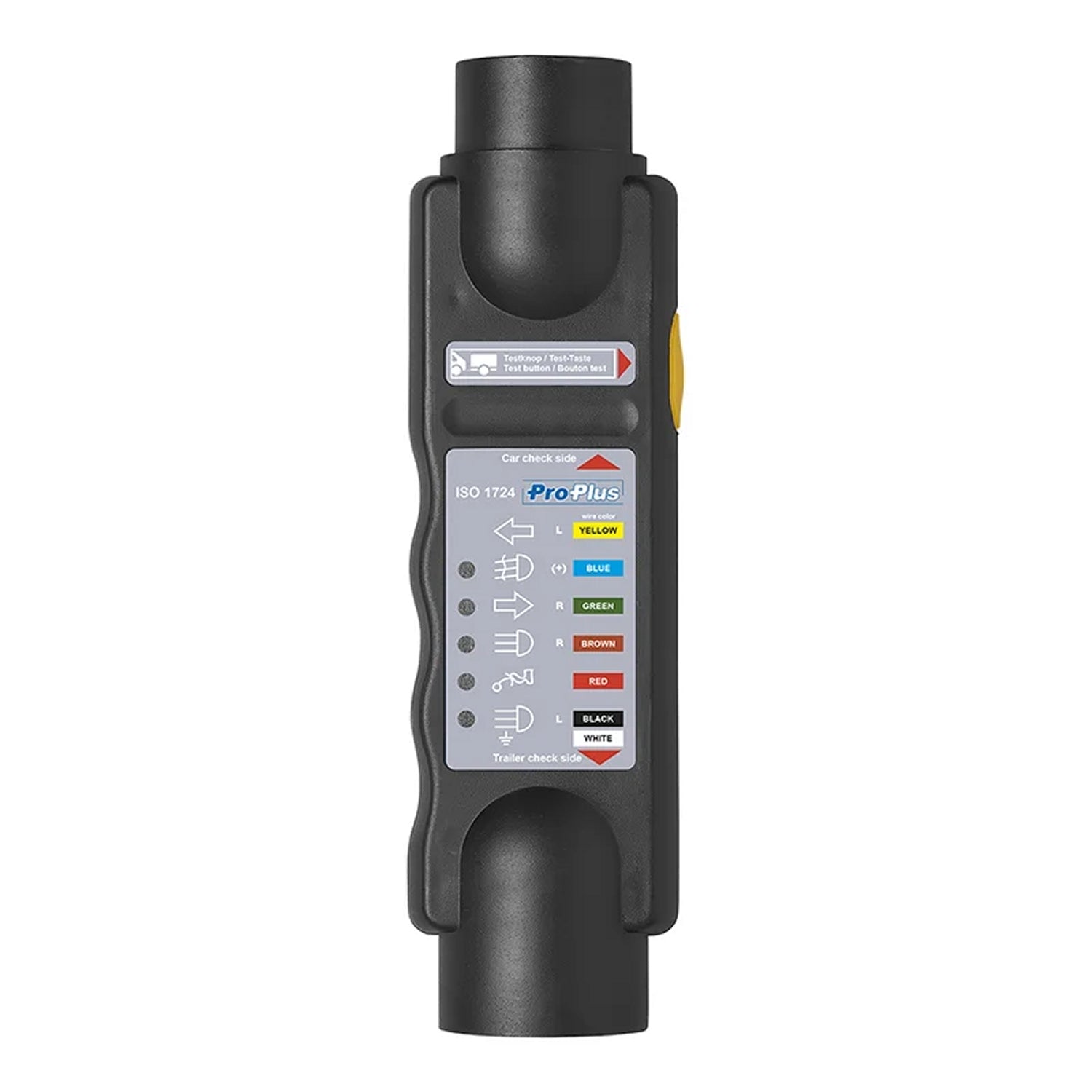

• Testgerät in die 7 poliger Steckdose des Fahrzeuges stecken (Aufschrift: Car-check-side)
• bei einige Fahrzeugen den Motor starten bzw. Zündung ein - bei anderen geht es ohne dies
• Gelben Drucktaster an der Geräteseite drücken
• Ergebins:
• wenn alle Leuchtdioden rot und die Backup Leuchte grün leuchten: Anhängerfahrzeugsteckdose in Ordnung – Test beendet, Beleuchtung und elektrische Schaltung in Ordnung
• wenn nicht alle leuchten, Grund suchen - dies kann verschiedene Ursachen haben (defekte Lampe, Masseschluß, Korrosion etc.)

Prüfung Anhängersteckdose:

• Batterie einlegen (9Volt - nicht im Lieferumfang enthalten)
• Testgerät in den Stecker des Anhängers einstecken
• seitlichen Testknopf drücken
• ist der Anhänger mit allen Funktionen wie Blinken, Rück- und Bremslicht, Nebelschlußleuchte ausgerüstet, müssen während des Drückens des Testknopfes alle 6 Leuchten am Tester aufleuchten.
• Bitte beachten: Nicht alle Anhänger sind mit einer Nebelschlußleuchte ausgerüstet - dann leuchtet die betreffende Anzeige nicht

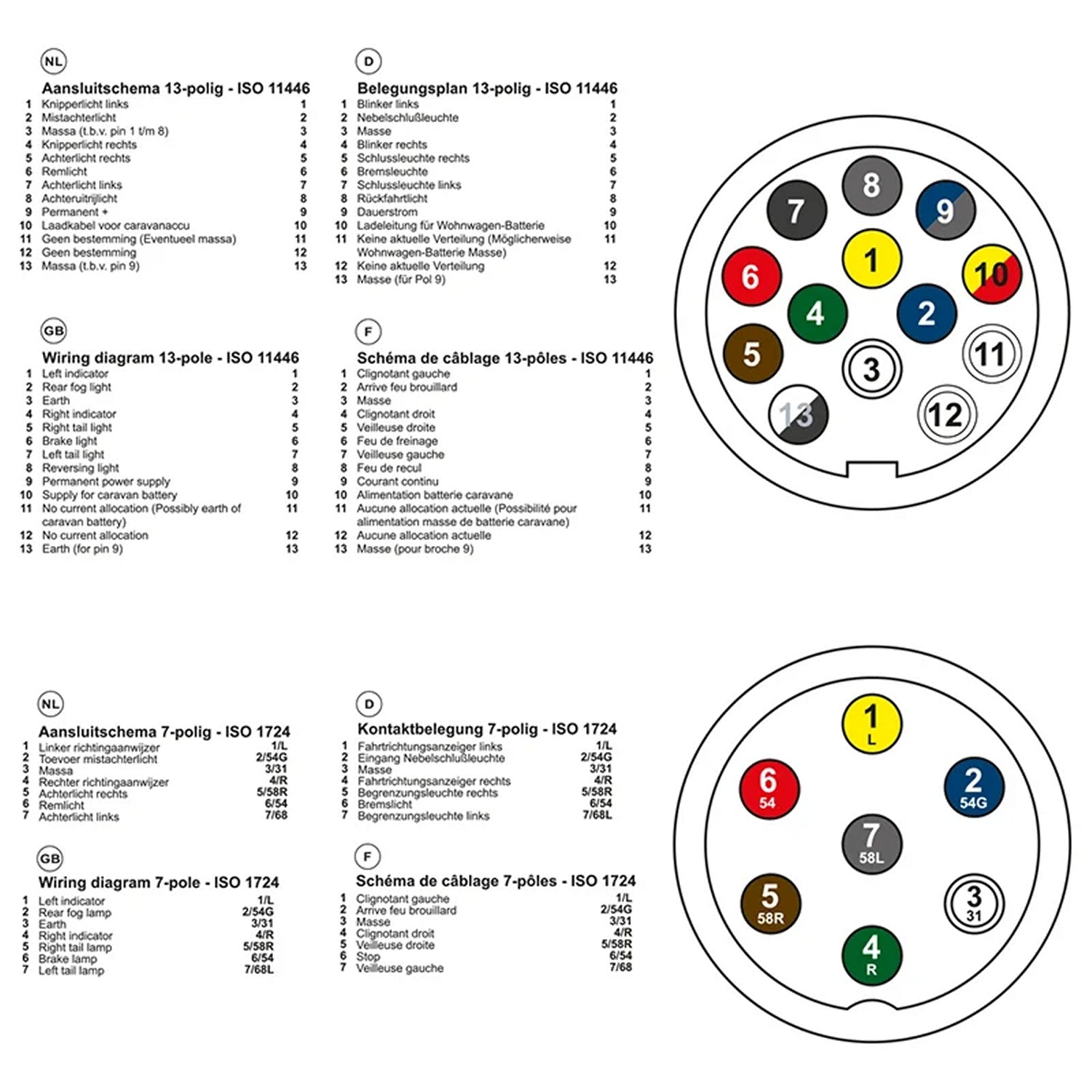

getestet werden können

• Blinker links
• Masse
• Nebelschlußleuchte (oder 12V Dauerplusspannung)
• Blinker rechts
• Schlussleuchte rechts
• Bremsleuchte
• Schlussleuchte links

technische Angaben:

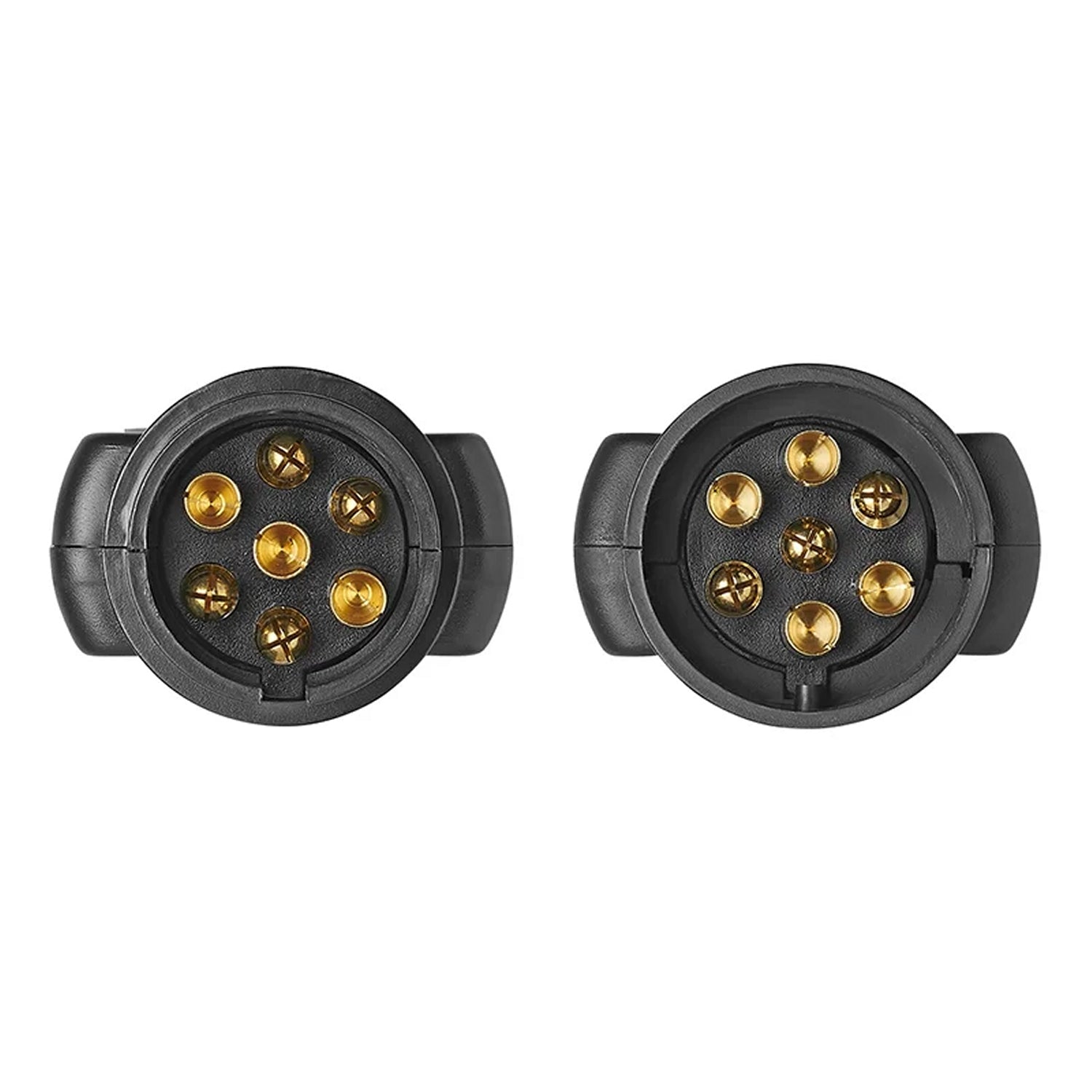

• beidseitig: 7polig
• geeignet für 7 polige Stecker (PkW & Anhänger)
• Länge: 210 mm x Breite 60mm
• Material: schlagfester Kunststoff
• für 12 Volt Anlagen geeignet

Lieferumfang:

• 1 x Testgerät für Beleuchtungsanlage - zum Betrieb ist eine 9 Volt Blockbatterie erforderlich (nicht im Lieferumfang enthalten)
• 1 x Bedienungsanleitung - auch auf Deutsch
