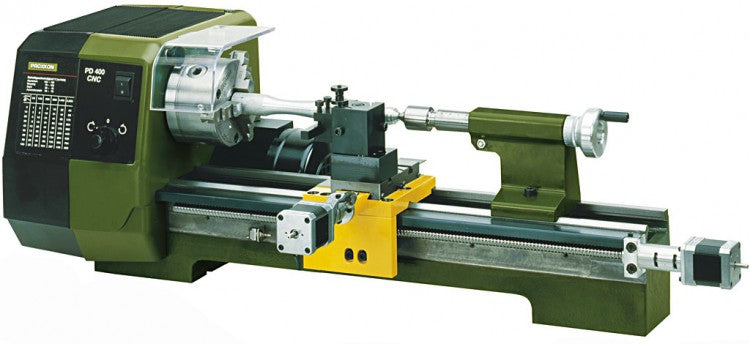

PROXXON 24500 CNC Präzisions Drehmaschine PD 400CNC / PD400CNC

PROXXON 24500 CNC Präzisions Drehmaschine PD 400CNC / PD400CNC

Proxxon-Nummer 24 500

Beschreibung:

• Mit Kugelumlaufspindeln an Z-Achse und X-Achse und zwei kräftigen Schrittmotoren.

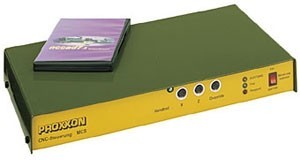

• Steuereinheit zum Anschluss an PC oder Laptop mit Ansteuerung der Hauptspindel und der Schrittmotoren.
• Einschließlich benutzerfreundlicher und WINDOWS®-kompatibler Software (siehe Beschreibung unten).
• Die Steuerung der Achsantriebe mittels Computer ermöglicht die präzise Bearbeitung von Stahl und NE-Metall.
• Achsantriebe durch Schrittmotoren und Kugelumlaufspindeln (kein Umkehrspiel).
• zum Plan- und Längsdrehen, zum Drehen von Kugeln, Radien und beliebig frei gestalteten Konturen aus Stahl und NE-Metall.
• Nach der Konstruktion des gewünschten Teils im Computer kann die Werkstückbearbeitung automatisiert und beliebig oft gestartet werden.
• Ansonsten ist der mechanische Aufbau weitgehend identisch mit dem der bewährten PROXXON-Drehmaschine PD 400:
  • Solides, quer verripptes Maschinenbett aus Grauguss und geschliffene
  • "breitbeinige" Prismenführung für Support und Reitstock sorgen für schwingungsfreies Arbeiten und ein Optimum an Genauigkeit.
  • Präzises RÖHM-3-Backen-Drehfutter (Ø 100 mm)
  • 6 Spindeldrehzahlen (80 - 2.800/min) wählbar durch Umschalten/Umlegen des Riemens
  • inkl. mitlaufender Körnerspitze mit MK 2-Aufnahme im Reitstock
  • Mit praktischem Mehrfach-Stahlhalter und 2 Stahlhalterelementen (höhenverstellbar und mit Anschlag)
  • Dadurch kann das zu dieser Drehmaschine lieferbare Systemzubehör ohne Einschränkung für die PD 400/CNC eingesetzt werden.

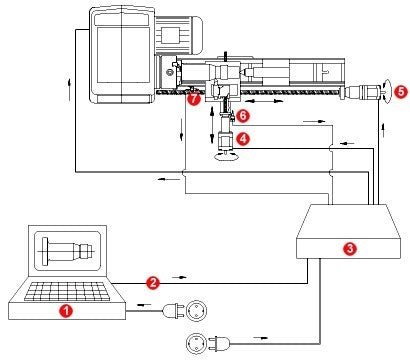

• Komplett mit Kugelumlaufspindeln, kräftigen Schrittmotoren und den erforderlichen Endschaltern, der CNC-Steuereinheit, allen notwendigen steckbaren Verbindungskabeln sowie der WINDOWS®- kompatiblen Software auf CD-ROM.

Technische Daten:

• Spannungsversorgung 220 - 240 V / 50/60 Hz
• Spitzenweite 400mm
• Spitzenhöhe 85mm
• Spindelaufnahme MK3
• Spindeldurchlass 20,5mm
• Rundlaufgenauigkeit Spindel 5/1.000mm
• Wiederholgenauigkeit: 5/100mm
• Drehfutter Präzises RÖHM 3-Backen-Futter, zentrisch spannend (bis 100 mm)
• Pinole MK 2 mit Skala
• Stahlhalter: Mehrfach-Stahlhalter mit zwei höhenverstellbaren Halteelementen
• Antrieb Kondensator-Motor mit 550 W
• Spindelantrieb X-Achse: Kugelumlaufspindel mit 2,0 mm Steigung, Flankendurchmesser 8 mm.
• Schrittmotor mit 1,8 A und 50 Ncm Haltemoment;Verfahrweg: ca. 70 mm
• Spindelantrieb Z-Achse: Kugelumlaufspindel mit 4,0 mm Steigung, Flankendurchmesser 12 mm.
• Schrittmotor mit 1,8 A und 50 Ncm Haltemoment; Verfahrweg: ca. 300 mm
• 6 Spindeldrehzahlen 80 - 160 - 330 - 660 - 1.400 - 2.800/min Wählbar mit Schalter (2-stufig) und durch Umlegen des Antriebsriemens.
• Ansteuerung der Schrittmotoren über CNC-Steuereinheit (im Lieferumfang enthalten)
• Software NCCAD 8.0 OEMVersion auf CD-ROM
• Installation unter Windows 98, Windows 2000, Windows XP und Windows 7.0
• Steueranschluss serielle RS 232-Schnittstelle (alternativ: Verwendung eines USB-Adapters)
• Anschlusskabel zum PC im Lieferumfang enthalten
• Maße Maschine: L 900 x T 460 x H 300 mm
• Steuereinheit: L 450 x T 270 x H 60 mm

NCCAD Software

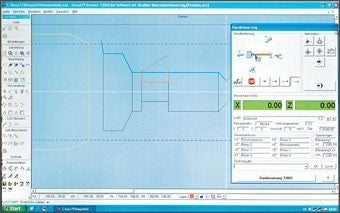

• Beim Starten des Programmes erscheint zunächst das CAD-Fenster auf dem Bildschirm. In der gewohnten "Windows"-Umgebung wird die Kontur des Werkstücks erstellt.
• In der graphischen Darstellung unterstützen farbliche Elemente die Unterscheidung von Drehfutter, Rohling und konstruiertem Werkstück.
• Umfangreiche Hilfsmittel erleichtern dem Benutzer die Bedienung des Programms, welches neben der Nutzung der Maus auch die Eingabe von Koordinaten (absolut oder relativ) unterstützt. Das Einlesen von bestehenden Dateien in den gängigen Dateiformaten (z.B. .dxf oder .hpgl) ist möglich.
• Jedem Zeichenelement sind Technologieangaben zugeordnet. So sind z. B. unterschiedliche Bearbeitungsgeschwindigkeiten und manueller Werkzeugwechsel bei der Bearbeitung des Werkstücks möglich.
• Automatisches Erzeugen der CAM-Daten
• Die fertige Zeichnung des Werkzeuges wird per Mausklick in den Befehlssatz für die Maschine umgewandelt. Damit kann die Bearbeitung sofort gestartet werden. Der so erzeugte Befehlssatz ist nach DIN/ISO 66025 und kann manuell editiert und exportiert werden. Umgekehrt erlaubt das System auch das Importieren oder das komplette Selbstschreiben von Datensätzen.
• Sprache der Software: Deutsch, Französisch und Englisch

Systemanforderungen

• ein PC oder Laptop gehören nicht zum Lieferumfang.
• Mindestanforderungen an die Hardware: Pentium-Prozessor mit 400 MHz Taktfrequenz (oder vergleichbar), hochwertige Grafikkarte (64 MB RAM) und mindestens 40 MB freier Festplattenspeicher.

Bestellhinweis:

• Lieferung nur innerhalb von Deutschland!! Die Maschine ist sehr schwer und kann nicht ins Ausland geliefert werden!
• Versand nur über Spedition!
